电缆局部放电的典型特征简介

电缆PD的频率范围通常在200kHz(PD点在电缆的远端)至4MHz(电缆PD点在近端，如离测量点几米或几十米)。电缆PD脉冲波形如鲨鱼鳍状，具有典型的上升时间和下降时间，其脉冲宽度在一定的范围内。一般情况下电缆PD的上升时间为20ns-150ns，最大频率为200kHz-4MHz。下图为典型的电缆PD，其上升时间为89ns，最大频率781kHz。

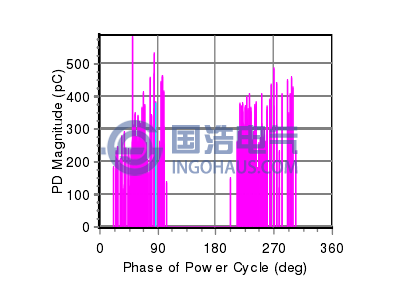

放电峰值与相位的关系

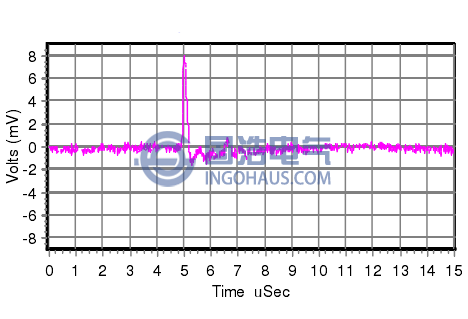

放电波形

• 在电源的正负半周都有PD发生；
• 正极性脉冲在一个半周，负极性脉冲在另一个半周；
• 电缆PD的相位相关性很强；
• 有时电缆PD在相位分布上较宽，如放电较活跃；
• 通常正负半周的放电峰值相差不大；
• 并非所有的脉冲都有相同的放电幅值；
• 每个工频周期的脉冲数量从2个到数百个不等；
• 大量的放电脉冲是单极性形状的，有时有一些微小的振荡。
