由于电力设备的绝缘体绝缘强度很高，因此其具有很高的击穿场强。因此当电力设备的绝缘体发生局部放电时，它的击穿过程是十分迅速的，而且将会产生上升时间小于1ns的脉冲电流，同时能够激发出电磁波，且该电磁波的频率为GHz数量级，这就是特高频（UHF）电磁波。局部放电产生的特高频电磁波的频率大概在300MHz到3GHz之间。特高频检测法的基本原理就是通过使用特高频传感器来对电力设备中局部放电时产生的特高频电磁波信号进行检测。根据现场设备情况的不同，可以采用内置式特高频传感器和外置式特高频传感器，下图为开关柜特高频检测法基本原理示意图，一般使用外置式特高频传感器在开关柜缝隙或者观察窗的位置进行检测。由于现场的电晕干扰主要集中在300MHz频段以下，因此特高频法能有效地避开现场的电晕等干扰，具有较高的灵敏度和抗干扰能力，可实现局部放电带电检测、定位以及缺陷类型识别等优点。

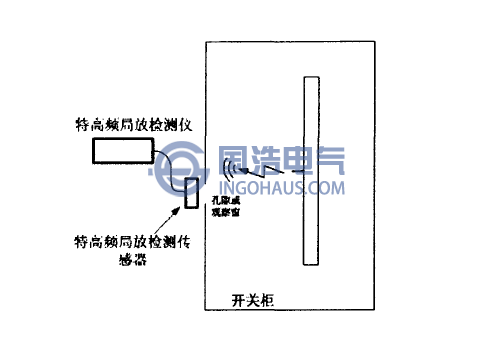

特高频法检测原理示意图
