暂态地电压检测法简介

如果局部放电发生在相对大地绝缘的一个高压的设备，比如金属开关板或者电缆终端，电荷会从高压导体耦合到接地的金属外壳。这种电荷很少，通常情况是皮法级的。通常情况下，耦合时间只有几个皮秒。下图是暂态地电压检测原理示意图。图中是一个简化的截面，母线只有一相，垫片在左边。当局部放电发生的时候，电磁波向放电两端传输。因为集肤效应的影响，在金属内部的传输电压不能从外部直接探测到。但是，在金属外壳的一个开口处，电磁波可以传到外部空间。波上升沿在金属外壳的表面产生一个暂态的地电压。因此这项技术被称作暂态地电压(TEV)或地电波，这个瞬态电压的上升时间是纳秒级的，峰值从毫伏级到伏级不等。暂态地电压的量值是放电峰值和传播路径的函数。传播途径的衰减自身是开关内部结构和开口大小的函数。一般来说，对开关柜进行暂态地电压检测时，是将TEV传感器紧贴在开关柜金属柜壁上进行检测。

该方法具有检测操作简便、分析诊断方便的优点，但容易受到检测现场复杂电磁环境的干扰影响，对检测技术人员的要求较高。该方法主要应用于开关柜的带电检测，己经在国网系统得到了较为广泛的应用。

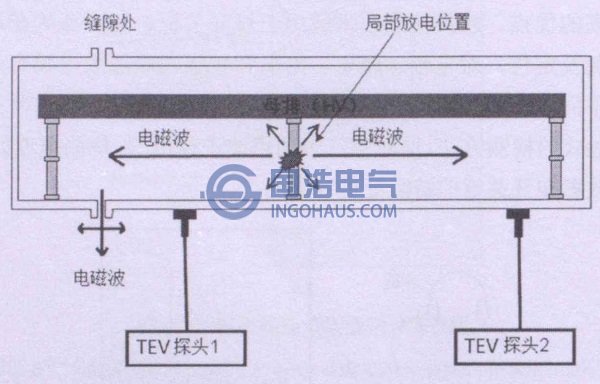

暂态地电压法检测原理示意图
