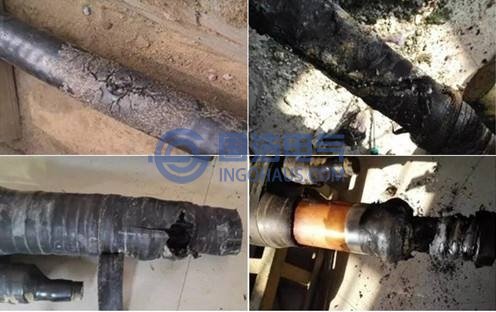

电缆绝缘缺陷
1）电缆生产
在电缆生产过程中造成绝缘出现缺陷的原因有很多：第一，XLPE电缆生产过程中的生产工艺欠佳，例如采用1+2工艺而不是采用三层共挤交联工艺；第二，生产环境洁净度不高，生产过程中有杂质混入XLPE电缆中；第三，XLPE原材料纯度不够高，内部含有杂质；第四，XLPE电缆中混入气泡等都可能造成电缆在短期内发生故障。实例一：苏州供电公司蔚干线110kV XLPE电缆A相运行不到1年即发生故障，最后发现是由于交联时由杂质或气泡形成的局部绝缘薄弱点所造成。实例二：狮山变商城线电缆运行5年后发生电缆主绝缘击穿，分析发现是本电缆非三层共剂交联，生产工艺不良而造成主绝缘缺陷，从而导致其故障的发生。
2）电缆运输
电缆在运输过程中，可能由于机械撞击、挤压等情况致使电缆外皮破损、电缆金属屏蔽层损伤甚至电缆变形，这些都会对电缆运行造成危害。例如，苏州供电公司蔚干线110kV XLPE电缆C相，投运2个月后发生故障，最后分析发现在电缆成盘出厂时，使用木板包装电缆过程中误把铁钉钉入电缆本体所致。
3）电缆安装
在电缆安装过程中，由于各种原因也会造成电缆在运行短期内发生故障。例如电缆安装过程中造成PVC外护套损坏，电缆头施工工艺不良等都会造成电缆在运行过程中发生故障。例如，苏州某变电站，35kV XLPE电缆运行2年后发生故障，把电缆头绝缘热缩管拨开后发现有放电黑线痕迹，且绝缘层表面有水分。最后分析认为是在当时施工时下小雨，环境湿度较大，有水分残留在热缩套管内。
关注微信公众号
