电缆金属屏蔽层接地
1）保持零电位；
2）在短路时承载短路电流，以免因短路引起电缆温升过高而损坏绝缘层；
3）屏蔽层可以防止周围外界强电场对电缆内传输电流的干扰；
4）屏蔽层可以有效地将电缆产生的强电场限制在屏蔽层内；由于屏蔽层接地，外部便不存在电缆产生的强电场，不会对周围的弱电线路及仪表产生强电干扰或危及人身安全。
110kV及以上高压电缆多为单芯电缆，单芯电缆的截面由金属导体、内半导体屏蔽层、交联聚乙烯(XLPE)绝缘层、外半导体屏蔽层、衬垫层(半导体阻水层等)、金属屏蔽层和外护层等组成。金属护层应满足在发生单相接地故障时，能承受故障电流流过金属屏蔽层而不致损坏，并起到保护和防水的作用。
单芯电缆的导体和金属护层之间，可以看作是一个空心变压器的初级绕组和次级绕组。当单芯电缆导体中有交变电流流过时，其周围势必产生交变磁场，该磁场的部分磁力线与电缆的金属屏蔽层相交链，并在金属屏蔽层上产生感应电压。感应电压的大小不仅与流过电缆导体的电流有关，同时与电缆的排列方式和线路长度有关。当电缆载流量较大(如发生短路接地故障时)、线路较长时，其金属护层上感应的高压可能导致外护层绝缘击穿。为了降低金属屏蔽层的感应电压和感应电流，在工程应用中产生了多种金属屏蔽层的接地方式。
1. 金属屏蔽层两端接地
当电缆线路很短、最大利用小时数较低，且传输容量有较大裕度时，电缆线路可采用金属屏蔽层两端接地的运行方式。因为当电缆线路较短、传输容量较小时，金属屏蔽层上的感应电压较小，金属屏蔽层两端接地形成通路后，屏蔽层中的环流不大，造成的损耗不显著，对电缆的载流量影响不大，但一般不推荐采用金属屏蔽层两端接地运行方式。
2. 金属屏蔽层一端接地
对于长度小于500m的电缆线路多采用金属屏蔽层一端直接接地，另一端通过保护器接地的运行方式。采用该接地方式时，电缆金属屏蔽层在正常满负载情况下的感应电压在未采取能有效防止人员接触金属屏蔽层措施情况下，不得超过50V；采取能防止人员接触金属屏蔽层的措施时，不得超过100V。另外，在金属屏蔽层一端接地的电缆线路中，为确保屏蔽层中的感应电压不超过允许标准，必须安装一条沿电缆线路平行敷设的导体，且导体的两端接地，这种导体称为回流线。当发生单相接地故障时，接地短路电流可以通过回流线流回系统中心点，由于通过回流线的接地电流产生的磁通抵消了一部分电缆导线接地电流所产生的磁通，因而可降低短路故障时屏蔽层的感应电压。
3. 金属屏蔽层中间接地
电缆线路稍长(1000m左右)，且无法分成三段组成交叉互联系统，而采用一端接地，另一端感应电压太高时，可采用金属屏蔽层中间接地的方式。该方式是在电缆线路的中间将金属屏蔽层接地，电缆两端各装设一组保护器，并按金属屏蔽层一端接地方式的相关规定加设回流线。4. 金属屏蔽层交叉互联接地

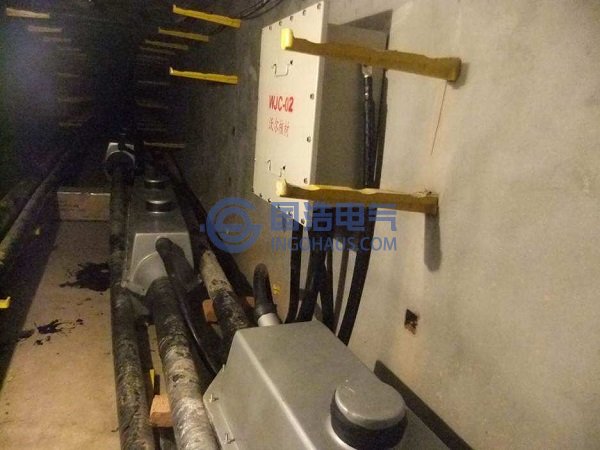

电缆线路很长(约在1000m以上)时，可将电缆金属屏蔽层均匀分割成三段或三的倍数段，采用金属屏蔽层交叉互联的接地方式。每组交叉互联段中的两小段之间装设绝缘接头，绝缘接头处的金属屏蔽层通过同轴电缆经交叉互联箱进行换位连接(交叉互联)，绝缘接头处装设一组保护器，每组交叉互联段的两端金属屏蔽层直接接地。金属屏蔽层采用交叉互联的接地方式时，感应电压低、环流小，且不需装设回流线。
