液体绝缘的老化(Degrading)效应

发布时间:2020-10-23 15:15:47人气:

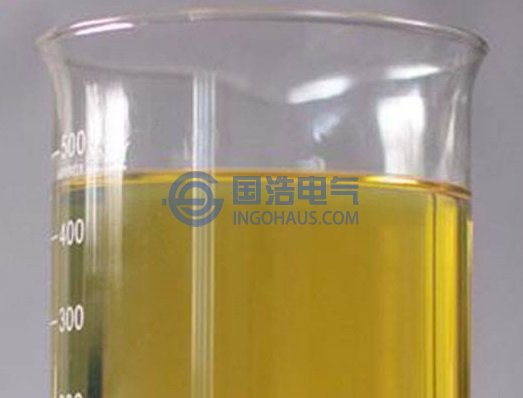

变压器油
液体很适于用作绝缘材料,不仅因为液体可以填充任何空间,而且可以通过转换和有时通过强迫循环,对高压系统进行散热。最常用的液体绝缘物是矿物油。常用于变压器和高压电器,既便宜,又有相当好的绝缘强度,以及热传导性能。然而,使用油也有一些缺点,比如,渗漏会引起环境污染问题,在事故情况下安全也成问题,本身也容易被污染。

矿物油里如何发生击穿,至今还没有一个被广泛接受的理论。倒是有若干个不同的,有时是互相补充,而有时又是相互矛盾的理论存在。很多因素,比如油的温度,所加稳定的压力,油里的杂质,电极的面积、形状,电极的材料和表面状况,间隙的大小等明显地影响着变压器油特性的测量。因此,在特定电场强度下,这些特性不能简单地由它们的数值来确定。试验条件必须加以详细说明,数值才有意义。缺乏统一的标准和普遍接受的测试程序,是责怪有关击穿机制出现相互矛盾理论的原因之一。然而事实上,有三个因素与故障过程有关,即油中的微粒杂质、水和气泡。


1. 微粒杂质

在高压系统中,冷却油是循环的,过滤器常被用作去掉油中的杂粒。但完全去除污染杂粒,是不可能的。即令是新系统没有杂粒,周期性地检查,打开盖子和外壳,会进入灰尘和杂质微粒。许多系统使用压层板、纤维材料的绝缘板,或者含纸绝缘的线圈,随着时间的推移,这些物质都可能释放出微粒到油中。

设外加电场强度为E,这些杂粒将被极化,如果这些杂粒的相对介电系数为ε2,大于油的相对介电系数ε1(通常是这样),一个力作用在该杂粒上,驱使它朝着电极之间电场最强的地方运动。对于圆形杂粒,如半径为r,它所受的力为F,可以由公式得出:
公式
如果杂粒为水雾或潮湿物,由于水的相对介电系数高,这个力就很大。所有这些杂粒最终都将被吸附到电场强度最高的区域,并被电场一个接一个地排列在一起。在这种情况下,电极之间就可能形成短路的导电桥,电流就沿着这个桥流通,并将引起局部发热,导致击穿。如果杂粒为金属,那么ε2-∞,就有:在电极之间,一个球形金属杂粒,在它的表面电场强度将增加到三倍,在某些情况下,就足以发生击穿。

在压力油中杂粒的运动曾进行了很多研究,但是却没有得到它们如何影响电场强度的精确数据。然而都认为,杂粒污染将严重地降低绝缘强度,并是油状态的一个好坏的标志。


2. 水

在正常工作状态下,油里总是有水存在的,它可能来自大气或绝缘材料老化以及油的氧化。实际上,含水量通常少于约20ppm。如果含水量高于这个数值,则电场会使水形成水珠状,悬浮在油中,并且在沿电场方向拉长。在临界场强下,它们变得不稳定。击穿通道会从拉长的水珠端头延伸,产生完全击穿。如果水的含量达到50ppm,就足够形成将变压器油击穿的电场强度。有时设备的防水可能完全失效,大量的水将存积到油箱底部。含水量水平将上升,直至油的绝缘不能再支持电压为止,这将导致灾难性的事故发生。

3. 气泡

下述两种之一的方式下,在阴极表面凹陷、龟裂就可能形成小气泡:

a. 液体分子分裂产生的气体产物;
b. 通过从阴极尖点发射的电子使液体局部气化。

气泡产生的同时,就被静电力拉伸。由于气体的击穿场强比油低得多。气泡里的电场将超过水气的强度,这将导致气泡里放电,从而将引起油的化学老化,产生更多的蒸汽,气泡增大。最终所有间隙被桥接,接着击穿。
