在我国，110kV电压等级的电力电缆附件(中间接头和终端接头)以预制式为主。下图为110kV交联聚乙烯电缆用整体预制型中间接头的结构。除去产品本身质量和缺陷问题，安装过程中能够引起电缆附件故障的主要操作失误如下：
1. 未按照操作规定标准，引入外环境大量的水汽、金属颗粒或者杂志；
2. 操作失误导致主绝缘破损；
3. 操作失误导致导体连接器出现棱角；
4. 终端接头或者中间接头与电缆之间压接不良，导致气隙的产生。

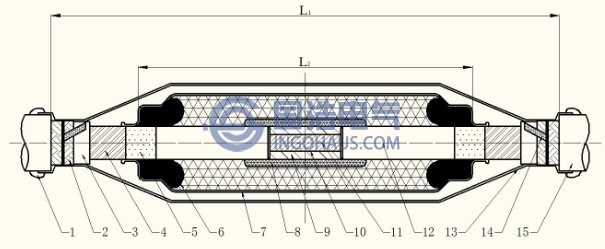

1-橡胶自粘带;2-铠装;3一内护套;4一铜屏蔽层;5一半导电带;6一应力锥;7一铜网;
8一中间接头屏蔽罩;9一屏蔽管;10一压接管;11一线芯;12一线芯绝缘;13一热缩管;14一铜编织带;15一外护套
110kV XLPE电缆预制型中间接头结构
| 老化原因 | 老化形态 | |
| 电效应 | 运行电压、过电压、过负荷、直流分量 | 局部放电老化、电树枝老化、水树枝老化 |
| 热效应 | 温度异常、冷热循环 | 热老化、热一机械老化 |
| 化学效应 | 化学腐蚀、油浸泡 | 化学腐蚀，化学树枝 |
| 机械效应 | 机械冲击、挤压、外伤 | 机械损伤、变性 |
| 生物效应 | 动物啃咬、微生物腐蚀 | 成孔、短路 |
