产生局部放电的原因是介质的内部电场不均匀，从局部放电的位置和机理的角度可将局部放电的类型分为：内部放电、表面放电及电晕放电。
（1）内部放电
当绝缘体内有气泡或液体时，则很可能发生内部放电，对于电气设备，由于制造工艺的不可避免的原因，绝缘结构内含有不同程度的气泡，在高电场的作用下，这些气泡将发生不同程度的局部放电，在开关柜运行过程中，由于长期的电场作用，在高负荷时的温度升高等因素，绝缘介质中的气泡就产生内部放电。通常介质的内部放电，在正负半周的局放相位相同，正负半周的放电脉冲的图形是对称，从内部放电的相位图可以看出，放电多出现实验电压的绝对值的上升部位的相位上，只有在放电很强烈时，才可能扩展到电压绝对值下降的相位上，内部放电的放电源可归纳为以下几种：a）绝缘体中有气泡；b）电层突起；c）受潮而呈现电树。
内部放电的相位图
（2）表面放电
表面放电发生金属电极与介质表面之间，放电源仍可以是气泡，由于气泡的一面是导体，令一面是介质，放电产生的电荷只能聚集在介质的一边，因此积累的电荷少了，更不容易在外加电压的绝对值下降的相位产生局部放电，另外，放电模型的两端分别连接高电压与地，则在施加电压的负半个周期出现的现象是放电量少，而次数多，这是因为导体在负端更容易发射电子，同时正电子撞击负端造成电子再次发射，放电的相位图如下图所示。

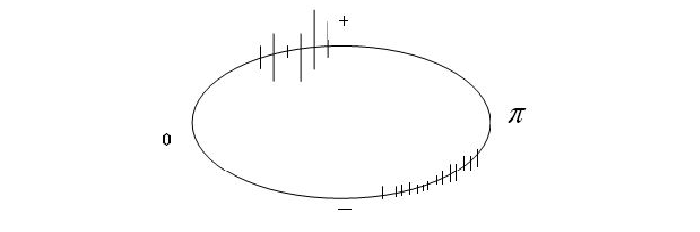

表面放电的相位图
