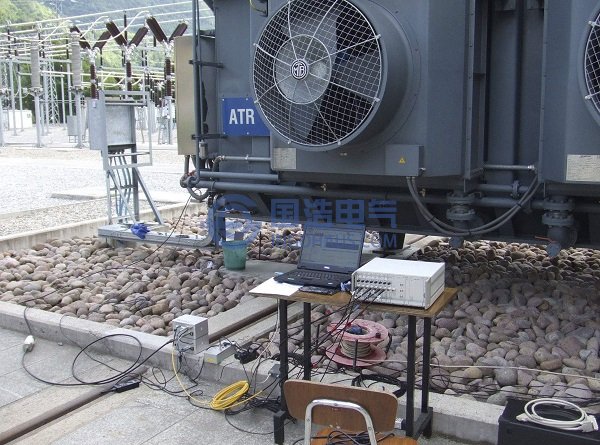

变压器局部放电检测
局放发生的同时，一般都伴有热、化学反应、光和声等现象。通过检测局放的伴生现象，出现了非电量的检测方法，包括红外检测法、化学检测法、光测法与声测法等。与之电测法相比，这些非电测法具有与试品本身电容无关、抗干扰能力强的优点。九十年代以来，国外提出了一种新的检测方法，声一光测法。是把声测法和光纤技术结合到一起。局部放电时产生的声波会改其安装在附近的光纤传感器的性能，改变光纤传感器输出的信号，根据信号的变化将其转化为局部放电的波形。例如目前投入应用的是将光纤传感器安装到变压器内部，当变压器的内部出现局部放电时，随之产生的超声波向外传播，声波对光纤产生机械压力，导致光纤变形，光纤的折射率和长度会发生变化，依据光纤传感器变化的波形，转化为局部放电的波形，实现放电的定位。
国外还在声测法应用方面做了很多研究。当介质中发生局放时，其产生的能量会将周围的介质加热并使其蒸发，发生局放的同时向外界发出声波，局放源就相当于个发声源，通过检测这种声波反映局部放电的方法称为声测法。要有效的获取局放中的声信号并转化为电信号，选择合适的传感器是关键。常用的声传感器有用于液体介质中的类似水中听诊器的传感器；用于固体中的测震仪和声发射传感器；用于气体中的各种麦克风。基于声测法的设备在现场使用中发现其受环境干扰大，变压器附近的电晕放电、风扇、机械震动等都会对检测结果造成重大干扰。且声波在传播过程中迅速衰减、畸变，使其不能反映局放量的大小，因此在实际工作中声测法要与电测法相结合。
