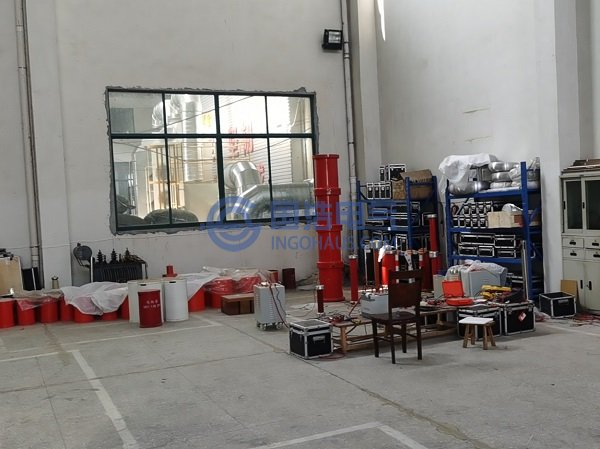

1）试验电源。
110kV变压器局部放电试验可采用中频发电机组或者变频电源方式来获取试验电源。中频发电机组由于性能稳定、容量大，比较适合用于220-500kV大型变压器的试验。变频电源由于质量和体积小，便于长距离运输和现场试验的摆放，且要求现场提供的电源容量小，故目前现场试验中较多采用。2）励磁变压器。
在选择励磁变压器时，应该充分考虑能方便变换输入、输出侧的变比，获得不同的输出试验电压。励磁变压器应具备以下结构特点：低压绕组：共2个绕组、4套管输入，一般额定电压为2*350V左右，可串联和并联工作。
高压绕组：共6个绕组、12套管输出，一般额定电压为2*40kV，2*10kV，2*5kV，可串联和并联工作。
3）补偿电抗器。
采用中频发电机组时，需要采用过补偿，一般过补偿>10%左右。采用变频电源时，一般使回路成谐振状态，谐振频率要求达到100Hz以上，或者100Hz以上某个频率处欠补偿，电源容量可以满足试验要求。补偿电抗器一般采用对称补偿，可以降低电抗器的工作电压。4）试验连接导线。
根据变压器局部放电试验的不同试验电压，应选择合适的加压导线，并留有一定的裕度，保证在测量电压下不会产生电晕。5）高压屏蔽罩。
在变压器局部放电试验过程中，应充分考虑试验均压罩的结构及电场分布，尽量改善主变套管出线端的电场分布，降低均压罩及金具表面电场强度。一般情况下，防电晕屏蔽装置有半球形、双环形、三环形、四环形等。根据试验电压高低，选择合适的尺寸。6）测量试验仪器、设备。
现场进行变压器局部放电试验时，可根据环境干扰水平选择仪器上的不同频带。干扰较强时一般选用窄频带，如取fo=30-200kHz，Δf=5-15kHz；干扰较弱时，一般选用宽频带。在满足信噪比的条件下，频带选择的宽一些，可以提高测量的灵敏度，也可使测得的放电波形失真小一些。为了消除励磁谐波和低频干扰，测试仪频带的下限通常选择40kHz，而上限选择为300kHz。目前有标准依据的是测量视在放电量的测量仪器，通常是示波器、数字式放电量(pC)表或数字和示波器显示两者并用的指示方式。示波器上显示的放电波形有助于区分内部放电和来自外部的干扰。放电脉冲通常显示在测量仪器的示波器的椭圆基线上。
