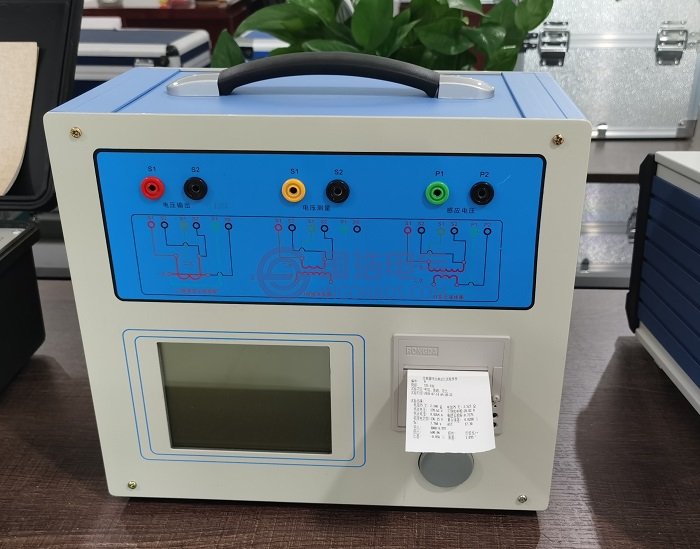

变频互感器综合测试仪是一种专门为测试互感器伏安特性、变比、极性、误差曲线、角差比差、计算拐点和二次侧回路检查等设计的多功能现场试验仪器。实验时仅需设定测试电压/电流值，设备便能够自动升压/升流，并将互感器的伏安特性曲线或变比、极性等实验结果快速显示出来，支持数据保存和现场打印，不但省去手动调压、人工记录、描曲线等繁琐劳动，还能通过USB接口将测试数据上传到电脑进行保存或打印。操作简单方便，提高工作效率，是一种性价比较高的高科技产品。
变频互感器综合测试仪（Frequencytransformercomprehensive test instrument）设计用于 现场检测CT的伏安特性、变比、极性、退磁、5% 10%的误差曲线、角差比差、一次通流检测等，单机输出电压可达2500V，电流达到400A。实验时仅需设定测试电压/电流值，不需要设置步长，设备便能够自动升压/升流，并将 互感器的伏安特性曲线或变比、极性等实验结果快速显示出来，支持数据保存和现场打印，不但省去手动调压、人工记录、描曲线等繁琐劳动，还能通过USB接口进行数据转存并上传测试数据，进行保存或打印。操作简单方便，提高工作效率，是一种性价比较高的高科技产品。
2技术说明
1.国内首创MBC电源控制技术，单相AC220V输入电源，并且工作电源与功率电源共用一个输入端口，设计更加科学合理，使用更加安全可靠。
注：其他同类产品工作电源与功率电源是分开输入方式，并且还需要使用三相AC380V双火线输入才能满足实验要求，存在极大的安全隐患，容易造成使用人员触电甚至伤亡等事故。2.符合国家检修规程：
设备电源输出全部为真实电压和电流值，并且波形为标准正弦波，频率为50-60Hz；能够真正有效模拟互感器的真实状态，符合国家相关检修规定。
3.输出容量大：
单机220V输入时最大电压输出0-2500V，单机最大电流输出0-400A。
4.功能齐全：
可检测CT的稳态/暂态特性：伏安特性、自动计算拐点、变比、极性、5%和10%误差曲线、退磁、一次通流、角差比差等项目，轻松实现一机多用。
5.接线方式简单：
采用单电源输入端口；仅有8个测试端口就可完成CT所有测试项目，接线方式安全简单，非常适合现场使用，能够有效降低劳动强度，提高工作效率；
6.操作简单：
采用旋转鼠标和大液晶显示器，操作方式简单，图形显示清晰，直观方便。
7.快速打印：
采用热敏打印机，自动筛选打印典型报告使用数据，非常适合进行现场数据对比。
8.大容量FLASH存储：可保存1000组试验数据，掉电后可保存10年。
9.USB接口：方便连接新式笔记本电脑。
10.体积小，重量轻：同类产品中体积最小、重量最轻、方便现场使用。
3主要测试功能
CT稳态、暂态测试：
1、伏安特性测试
2、变比测试
3、极性判别
4、5%和10%误差曲线
5、退磁
6、拐点计算
7、一次通流
8、相位测量（角差）
9、比差测量
10、二次绕组电阻测量
11、二次实际负荷测量
12、铁心退磁
13、准确限值系数
14、仪表保安系数
15、二次时间常数
16、剩磁系数
17、饱和及不饱和电感
4主要技术参数
工作电源： AC220V±10V
电源输入和输出频率： 50-60Hz
输出功率： 0.0001-500VA
输出电压： 0.1-120V
输出电流： 0.0001-5A
误差： I≤0.5%、U≤0.5%
工作温度： －10～40℃
相对湿度： <85%
