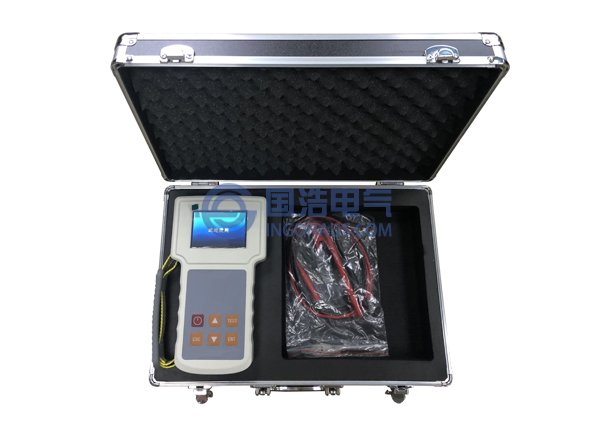

适用于氧化锌避雷器（氧化锌阀片及压敏电阻）过压防护元件直流参数的测试。
具有记忆、运算、保持、自检、泄漏报警等功能。 具有高压短路保护、过流保护、高压予置等功能。高压自泄放时间小于5秒。 测试结果由两个3 1/2LCD数字显示，其中一个显示电压值，另一个显示电流值，准确度高，可靠性好。 可作输出电流≤1mA的可调节直流高压源（1kV～10kV）。
技术参数
耐压：AC 2.3kV 50Hz 1min
工作温度和湿度：0℃～+40℃ <90%RH
储存温度和湿度：-10℃～+50℃ <90%RH
电源：AC220V±10% 50Hz
功耗：<40W
外形尺寸：280mm（L）×280mm（W）×90mm（D）
重量：≤4 kg
防雷元件测试仪主要特性：
（1）适用于氧化锌避雷器（压敏电阻），金属陶瓷二、三电极放电管、真空避雷管等过压防护元件直流参数的测试。
（2）具有高压短路保护、过流保护、高压预置、量程调节等功能。
（3）具有自检判别功能，可在测量过程中对超量程测试发出声响提示。
（4）具有记忆、运算、保持、控制、连续测试功能。
（5）测试结果由3 1/2位LCD数字显示，可自动显示准确、可靠的所需数据。
防雷元件测试仪技术指标：
（1）压敏电阻测量
技 术 指 标测 量 范 围工 作 误 差测 试 条 件
起始动作电压U1mA0～1999V≤±1%±1d1mA±5μA
漏电流I0.75U1mA0～199.9μA≤±2μA±1d0.75U1mA ≤±1%±1d
（2）放电管测量
技 术 指 标测 量 范 围工 作 误 差测试条件
直流击穿电压Vsdc8～1999V≤±1%±1d电压上升速率 100V/S±10%
（3）其它指标
绝缘电阻：≥10MΩ（500V）
耐压： AC 2kV 50HZ 1min
工作温度和湿度：－5℃～+40℃ ≤85%RH
储存温度和湿度：－10℃～+50℃ ≤85%RH
电源：AC 110V/220V 50Hz/60Hz
DC 12V 0.5A
功耗：10W
4电源
本机背面板设有外接电源插孔，使用时将仪器自带的DC12V专用电源插入电源插孔，芯线为“+”极。用户自备电源线时应注意极性及线径。
5准备
1. 将仪器面板上的自锁按键开关全部置高位，调节“高压限制” 旋钮顺时针方向旋到尽头（最大）和“电压预置”旋钮逆时针方向旋到尽头（最小）。将本机所备测试线分别插入面板“+”“—”测试孔。将外部电源接入背板相应电源插座（孔）。
2. 打开电源开关，若仪器显示“000”表示仪器正常。否则为不正常，请及时联系售后人员。
压敏电阻测试
“压敏电阻/放电管”选择开关置高位（压敏电阻）， “单次/连续”开关置高位（单次），按上面2.2.1所述接入被试品。
按下“高压启停”键，开启高压后按下“测试”键，显示屏立即显示的是被测压敏电阻的击穿电压（U1mA），单位为“V”，约2秒钟后显示屏自动显示漏电流（I0.75U1mA），单位为“μA”，绿色指示灯随漏流显示同步点亮，持续约2秒后自行消失。
放电管测试
1）常规方法（推荐使用）
“压敏电阻/放电管”选择开关置低位（放电管） “单次/连续”开关置高位（单次），按上面2.2.1所述接入被试品。
按下“高压启停”键，开启高压后按下“测试键”，测试电压以100V/S的速率从电压预置值开始上升，至绿色指示灯点亮后。此时显示屏显示电压为被测放电管的点火电压。
2）筛选法
a） “压敏电阻/放电管”选择开关置低位（放电管），“单次/连续”开关置高位（单次），调节“电压预置”旋钮顺时针方向到尽头（最大）。按下“高压启停”键开启高压，高压指示灯亮，显示屏显示仪器输出最大电压值。调节“高压限制”旋钮至所需的值（测试量程上限值）。再调节“电压预置”旋钮选择所需（测试量程下限值）的电压值。
b） 将被测放电管接入测试线，按下“高压启停”键，若蜂鸣器鸣叫发出声响警告则表示被测放电管点火电压Vsdc值小于 “电压预置”值（超量程下限）。此时，应及时关闭高压，撤下被测试品，否则将被反复点火。如果蜂鸣器没有鸣叫则表示被测放电管点火电压Vsdc值大于“电压预置”值。可点击“测试键”继续下步操作。
c） 点击“测试”键后，测试电压以100V/S的速率从电压预置值开始上升。至绿色指示灯点亮后：
（1）若蜂鸣器不鸣叫，显示屏将显示测量范围内的被测放电管点火电压值。
（2）若蜂鸣器鸣叫，显示器将显示测量范围的上限值。此时，表示被测试品的点火电压Vsdc值大于测量范围的上限值（超量程上限）而没有点火，此时需要增大“测试量程上限值”，再次重复测试。
绿色指示灯点亮和同步产生的显示值（超量程范围时有鸣叫声）持续时间约2秒自行消失，随之回复到预置状态。
绿色指示灯点亮期间撤下已测放电管，预置电压恢复后再接入待测放电管进行下一次测试。
3）连续测量
将“单次/连续”开关置低位（连续位），便可连续测量。
6自检及其它
1. 压敏电阻测试1mA值的检查
选择“压敏电阻”测试，开启高压，预置电压调节至10V以上，短接测试孔“+”“—”端，显示器应显示“000”，长按 “显示转换”键，应显示“1000”，如果显示数值相差太大，则说明仪器有问题，请及时联系售后人员。
2. 压敏电阻测试0.75U1mA值的检查
测试端开路，点击测试键进行测试时，显示器应显示量程上限值，绿灯亮时段按住“显示转换”键应显示量程上限值的0.75倍。
3. 在测试试品的过程中，长按 “显示转换”键：在U1mA测量时段显示的是测试条件1mA（1000μA）的值；在I0.75U1mA测量时段显示的是测试条件0.75U1mA的值。
其它，利用电压预置和量程调节功能可作1999V/1mA直流稳压源和1mA恒流源（负载电流达1mA时仪器恒定输出1mA测试电流）使用，配合使用“显示转换”键，可测量负载电压、电流（V/I特性）值。
7测试完毕
点击“高压启停”键关闭测试电压，关闭电源开关。使用外接DC 12V直流电源时应将电源线撤除。
8注意事项及说明
1. 本机设置了量程（测试范围）调节功能。在使用中，即可尽可能降低测试电压以降低能耗，延长仪器寿命，减小安全危害。又可减少测试时间，提高工效。并可用来分组筛选，检验判别。用户可充分合理利用这一功能。
预置电压调节范围：0V～1800V。
量程电压调节范围：100V～1999V。
量程设置或测试值超过1999V,显示器显示溢出信号“1”。
注：实际输出1700V。
2. 放电管测试的预置电压值就是100V/S速率上升电压的起始值，也是测试范围的下限值。压敏电阻测试的预置电压只作量程下限值用于判定，实际的测试范围下限值始终从0V起始。
3. 预置电压设置应低于量程上限电压。否则，测试电压将处于量程（上限值）限制控制状态。在放电管测试时，测试指示灯将被反复点亮，并伴有超量程声响提示。此时，将预置电压降低即可将高压置于预置状态。
4.本机测试电压可高达1700V,应保持面板、测试线及工作台面的清洁与干燥，以免因泄露电流、电弧、电晕而引起测试出错。
5. 必须采用二相三线电源插座，地线应完好接地。
6.操作人员应采取必要的高压防护措施，以免高压电击伤人。
