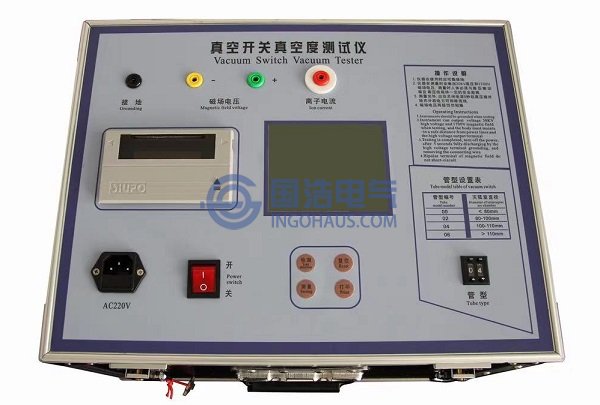

真空开关真空度测试仪即（真空开关真空度测试仪）是真空灭弧室的真空度的鉴定设备，它以磁控放电为原理，以单片机为主控单元，测试过程完全实现自动化。该仪器的采样设计一改以往采用电流峰值做标定的方法，而采用离子电荷来做标定。这样，有效地抑制了测试过程中瞬态电源的干扰，使测试稳定可靠。由于采用计算机为主控单元，该仪器能很方便地扣除由于环境因素产生的漏电电流。
真空断路器是电力系统中普遍使用的高压电器，其核心部件是真空灭弧室，由于灭弧室是以真空条件作为工作基础的，所以它不象油开关，SF6开关那样容易检测其质量。传统上，真空断路器用户判断灭弧室真空度的方法是工频耐压法，这种方法只能粗略判断真空度严重化的灭弧室。
随着中压开关无油化浪潮的兴起，真空开关以其独特的优点得到了广泛的推广和应用。这些年来，由于生产工艺和现场使用环境方面的原因，有些真空开关在运行过程中其真空灭弧室会有不同程度的泄漏，有的在正常寿命范围内就可能泄漏到无法正常开断的地步。在这种情况下进行开断就会出现不能正常开断的现象而造成严重的后果。国内真空开关事故大多是由此原因引起。所以加强定期或不定期检测真空开关真空度成了十分重要的环节。传统的检测方法是“耐压法”，即真空开关处于开断状态下，在动静触头之间施加一定的电压，检测其泄漏电流的大小，由此推断真空管的好坏。这种方法的优点是：操作简单；缺点是：只能定性地检测真空管的好坏；而且真空度在10～10Pa之间无法准确分辨，所以无法判断泄漏的发展趋势（即同一个真空开关和上次相比有多大程度的泄漏）。
2产品别称
真空度测试仪、高压开关真空度测试仪、真空度测量仪、高压开关真空度测量仪、 真空开关真空度测试仪
3测试原理
真空开关真空度测试仪采用磁控放电法进行测量。将真空开关灭弧室的两触头拉开一定的距离，施加电场脉冲高压，将灭弧室置于螺线管圈内或将新型电磁线圈置于灭弧室外侧，向线圈通以大电流，从而在灭弧室内产生与高压同步的脉冲磁场。这样，在脉冲强磁场和强电场的作用下，灭弧室中的带电离子作螺旋运动，并与残余气体分子发生碰撞电离，所产生的离子电流与残余气体密度即真空度近似成比例关系。对于不同的真空管型号（管型），由于其结构不同，在同等触头开距、同等真空度、同等电场与磁场的条件下，离子电流的大小也不相同。通过实验可以标定出各种管型的真空度与离子电流间的对应关系曲线。当测知离子电流后，就可以通过查询该管型的离子电流一真空度曲线获得该管型的真空度。
在常规磁控放电测试灭弧室的真空度时，为了提高其测试灵敏度，需从断路器上卸下灭弧室，并置于螺线管线管内。这样一来，灭弧室在重新装回断路器时需要调整机械参数，工作量很大并需专业人员。而使用新型磁控线圈可以从侧面包围灭弧室，这样就不必拆卸灭弧室。而采用单片微机进行同步控制与数据采集处理，提高了灭弧室真空度的现场测试灵敏度。
4仪器特点
1、可定量测量各种型号真空开关灭弧室内的真空度；
2、现场测量时不需拆卸真空开关；
3、测试结果准确可靠；
4、液晶汉字显示，操作更加简单方便；
5、可保存、打印、查看测试的试验数据；
6、仪器带有RS232通讯接口，可以连接计算机实现真空度-离子电流曲线下载、寿命估计等多种功能；
7、仪器重量轻，携带方便。
◆基于电离电荷的采样技术
真空度测量仪均采用基于电离电荷的采样技术。该公司专家在磁放电的研究中发现，在外激励电源、真空灭弧室的几何尺寸、所用材料一定时，真空灭弧室里的真空度与电离的电荷量有非常准确的对应关系，而与电离电流的峰值仅有概率上的相关性。因此，华天电力首刨了基于电离电荷的采样技术，显著提高了真空灭弧室的真空度计量的准确性。
◆漏电电流的处理
对处于分断状态的真空灭弧室两端加高压时，会有数值不等的几个微安的漏电电流，此漏电电流即使是同型号的真空灭弧室也有较大的个体差异。尤其是对于装在整机上的真空灭弧室，由于其周边的绝缘支撑件也有漏电，这此漏电的总和有更大的不稳定性和不可预测性，并且在数值上与10E- 4Pa 数量级的真空灭弧室的电离电流相当。我们采用两次起动高压的方法，扣除了漏电电流，保证了无论是装于整机上还是待装的真空灭弧室的真空计量精度。
◆内置国内外几乎所有真空灭弧室的测量曲线
真空灭弧室由于其几何尺寸、材料的不同，当内部真空度和外加激励电源一定时，其放电电荷量是不同的，并且有相当的差异。为准确测量，对每一种真空灭弧室必须有对应的从电离电荷量到真空度的推算曲线。我公司的专家通过与国内主要真空灭弧室生产厂家的密切合作，取得了几乎国内外所有真空灭弧室的电离电荷和真空度关系的数据通过数学处理，将其特征参数送入该系列产品。因此，该系列产品内置国内外几乎所有真空灭弧室的测量曲线。这是国内外同类产品中绝无仅有的。
◆完善的输入保护电路
当真空灭弧室的真空度非常低时，测量时真空灭弧室会被高压击穿，瞬间的高压直接加至信号输入端的采样电路上，使其承受十分强的电冲击。该系列产品的信号输入端的采样电路增加了完备的保护电路，即使仪器由于输入端的高压冲击而发生暂时工作不正常时（重新开机即可），也不会造成电路部分的损坏。
5技术参数
1. 真空度测量范围： 9.999×10-1～1×10-5
2. 离子电流测量范围： 9.999×10-1～1×10-7
3. 测量误差： ＜10%
4. 测量分辨率： 10-5pa
5. 允许环境温度： -20℃～50℃
6. 空气湿度： ≤80%RH
7. 电源： AC/220V/50Hz±10%
8. 外型尺寸： 420×290×210（mm）
9. 高压输出： 脉冲30kV15kHz
1、电 源：AC220V+15%，50Hz
2、测量范围：10-4～10-1 Pa
3、电场电压∶20KV
4、磁场电压∶1600V
5、仪器精度：5%
6、使用环境：-10℃～40℃
7、外形尺寸：460×335×330mm3
8、主机重量：12kg
6防护措施
断路器的操作过电压是由于电路中存在电感电容储能元件，在开关操作瞬间释放出能量，在电路中产生电磁振荡而引发的。而真空断路器由于具有高速灭弧能力，在切断电路时，往往在电流过零前被强行开断，在断弧瞬间储藏在负载内的电感与电容之间的电磁能量转换将在负载上产生过电压，这比一般断路器要突出，尤其在最先断开相触头间，有可能因过电压引起电弧重燃，而产生更大的过电压。在感性负载中，这种过电压幅值高，上升陡度快，频率也高，这无疑对电动机等感性负载的绝缘是十分危险的，总之，真空断路器不管出现那种过电压都会对设备不利，严重地威胁着安全生产运行。
真空断路器在开断电动机等感性负载时产生的波陡度很大，幅值很高，直接威胁感性负载的匝间绝缘，是造成电动机等设备损坏的重要原因之一，故对真空断路器操作过电压抑制措施进行研究是必要的，只有采取适当的保护措施，从降低过电压幅值和波陡度（du/dt）这两方面考虑，就能有效抑制或减轻其危害，这对广泛推广真空断路器的应用将起到积极的推动作用。目前抑制过电压的措施有两种，一种是限制过电压幅值的避雷器，另一种是降低过电压振荡频率的阻容（R——C）过电压吸收器。
7使用注意事项
1、该仪器属精密仪器，电路板布线密度较大，一般要求存放于较干燥的地方。若环境较潮湿，则应经常通电。
2、若测试后电流值显示为零，应检查灭弧室表面是否清洁。因为表面不清洁可能使漏电的变化值大于电离电流值，这样，测量值减去漏电后小于零，而被仪器判为零。发生这种情况后，将灭弧室表面檫干净，再做试验，一般来说这样得到的真空度值较精确。
3、使用时，高压输出线不得触及人体，以防触电。
4、高压指示灯亮时，不要触及高压线和磁控电流线，以防触电。
5、拆装打印纸在仪器先断电的情况下进行，以免损坏打印机。换纸时，将前面板打开，用食指和拇指捏紧打印机两端的两夹片轻轻拖出打印机，使出纸口略高于仪器面板，但不能拖出距离太大，将新纸端口部分剪成尖头状，插入打印机的进纸口，打开仪器电源开关，按下打印键，使纸从打印机的上端走出一段距离，插入面板出口缝导出。盖好打印机面板，装纸完毕。
6、本仪器无任何用户可维修的部件，如出现故障，请专业人员维修，或与供应商联系，切勿擅自打开仪器，以免发生意外或造成不必要的损失。
7、本仪器真空度测量范围在9.999×10-1～1×10-5之间，离子电流测量范围在9.999×10-1～1×10-7之间，当真空管的真空度大于10-2 Pa或离子电流大于500uA时建议该真空管报废。
8、若真空管内压力等于大气压（即真空管破损），本仪器测量范围内， 本仪器则拒绝检测，返回初始状态。
（注：击穿后，仪器有可能出现显示不正常，此时，按“复位键”，仪器回到正常状态。）
