GHPD1002开关柜局放仪操作说明之TEV检测

发布时间:2020-02-03 04:53:00人气:

地电波信号是一种电磁信号,与超声波信号不同,地电波信号主要由绝缘内部放电产生,而且很容受外界电磁干扰,因此在电磁干扰很强烈的环境中测量地电波信号需很仔细对比。
进入TEV检测模式后会显示下图1界面。

                                                                                   TEV数字模式
                                                                                               图1 TEV数字模式
通过左右键可以切换数字显示和柱状图显示模式,如图2所示。
                                                                                   柱状图模式
                                                                                                图2 柱状图模式
TEV检测显示值分别有代表脉冲强度的dB、脉冲数Pulses、周期脉冲数P/Cycle、严重程度Level。我们在使用GHPD1002开关柜局部放电测试仪进行测试后获得相应的测试数据,我们如何对获得的数据进行理解和判断呢?这里我们还需要知道脉冲强度dB、脉冲数Pulses、周期脉冲数P/Cycle、严重程度Level之间的相互关系:脉冲数Pulses=周期脉冲数P/Cycle*100,严重程度Level=脉冲强度dB*周期脉冲数P/Cycle。所以我们判定的TEV数值的经验依据就是当脉冲数Pulses为小于50000值且较稳定时,Level值越大代表严重程度越大;若Pulses值过大或者波动过大,说明可能是干扰信号。

1)背景噪声检测

在对开关柜进行TEV检测前,一般需要对开关柜运行环境TEV检测,以便排除现场的干扰。检测环境背景噪声时,一般选择变电站现场内的金属门窗、围栏等。

2)TEV检测使用方法

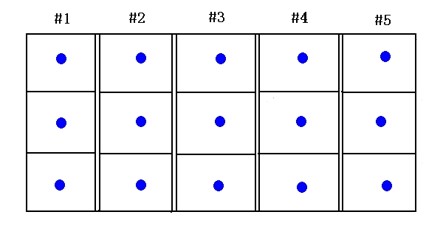

由于地电波是通过开关柜裂缝向外沿柜体表面传播的,因此与超声波的测量位置不同,所以一般不能在缝隙处测量,而需要将仪器贴在开关柜表面进行测量。测量的位置也分为三个柜室,即上中下柜室。下图3所示为地电波检测位置图,图中蓝点代表地电波的测量点,一般情况下一面小柜只需要测量三个位置。
                                                       地电波检测位置图
                                                                                             图3地电波检测位置图
