气体绝缘封闭组合电器（GIS）由于占地面积小、不受外部环境影响等优点被越来越广泛地应用于变电站和发电厂中，然而GIS设备内部结构复杂且处于全封闭状态，一旦发生故障，很难确定故障点，检修工作量远大于敞开式设备，因此针对GIS设备的日常巡检和带电检测显得尤为重要。
GIS内部绝缘缺陷是引起GIS设备故障的重要原因之一，因此局部放电检测作为诊断GIS绝缘缺陷的主要手段一直受到运维人员和生产厂家的高度重视。目前主要的局部放电检测方法有脉冲电流法、化学检测法、光学检测法、超声波检测法以及特高频检测法，其中超声波法和特高频法是对于运行中GIS比较有效的检测方法。
1、超声波局部放电检测原理
超声波检测法起初利用声脉冲回波技术应用于材料内部探伤，近年来已成为检测电力设备内部缺陷的重要手段之一。GIS设备内部发生局部放电时，气体分子相互碰撞会产生超声波脉冲。超声波脉冲在SF6气体中以纵波的形式传播，而在外壳上则以恒波和纵波的形式传播。超声波局部放电检测就是将超声传感器紧贴于GIS外壳并接受内部传来的超声波信号进行缺陷识别，如图1所示。

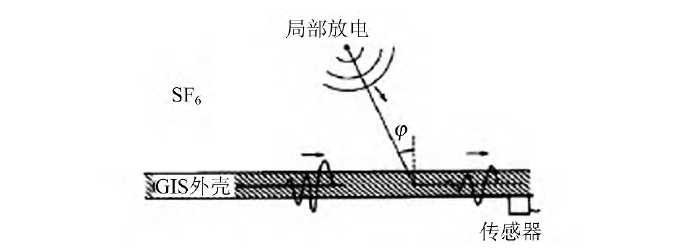

图1 超声波局部放电检测示意图
2、现场检测方法及流程
现场进行GIS超声波局部放电带电检测时，由于GIS内部设备种类繁多，结构十分复杂，在每种设备所在气室均应设置测试点，如断路器断口处、隔离开关与接地开关、电流互感器、电压互感器、避雷器以及导体等位置。检测前应先测试空间背景的噪声并记录下来，以便与检测结果比较，空间噪声干扰主要由强烈的电晕放电产生。检测时应在传感器上涂抹稠合剂或专用硅脂以尽可能减小干扰。若测得信号较背景噪声明显偏大，则应在该测点周围以及GIS罐体径向平面上选取多个测点进行复测，查找信号幅值最大的位置并存储该点的数据以便分析故障类型。超声波检测法基本流程如图2所示。

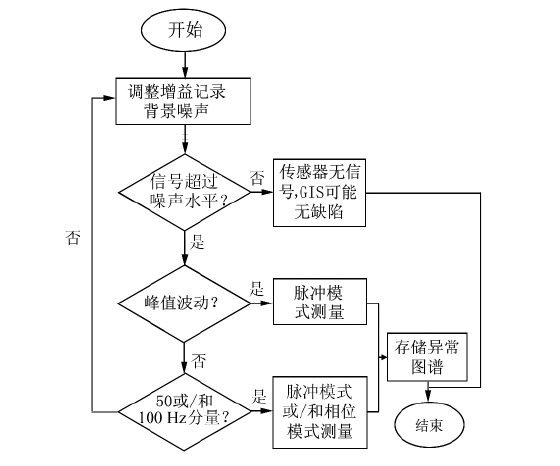

图2 超声波局部放电检测基本流程图
