工频串联谐振耐压试验

发布时间：2021-06-02 01:30:30人气：

串联谐振

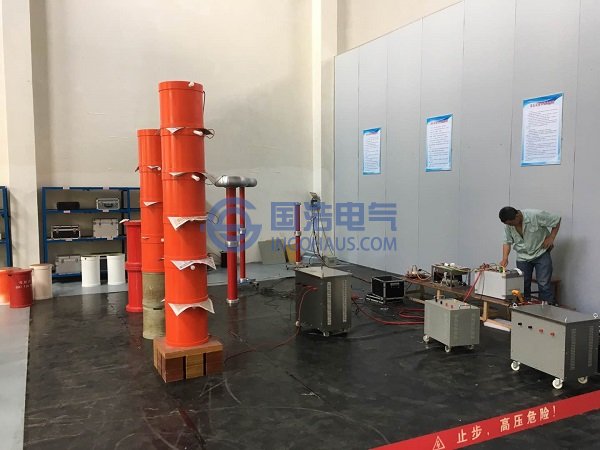

工频串联谐振耐压试验是XLPE绝缘电力电缆竣工试验与预防性试验最为适合的试验方法，电缆在工频串联谐振耐压试验中可以完全模拟电缆实际运行情况。在理论上，工频耐压不但能反应电缆绝缘泄漏特性，而且能反应绝缘耐压特性。工频串联谐振试验方法是通过可调电感与电缆的电容形成串联谐振，在电缆上产生谐振高压对电缆绝缘进行的耐压试验方法。工频串联谐振耐压试验设备重量大、可移动性差、电感与电容匹配不易，适合于试验室中应用，不适合在现场进行试验。目前，工频串联谐振试验设备均是靠调感来到达串联谐振，大容量的高压电抗器通过机械装置调节磁路中的气隙改变电值，调感是有一定范围的，因此构成谐振的容性负载也有一定大小范围，即试验的电缆长度将受到限制，为了解决此问题，可以在串谐试验的传统接线中增加补偿电容器CB，与试品电容Cx串联，使总电容减小，再与可调电抗器形成串谐电路(如图所示)，通过这种试验方法可以解决电缆长度在试验中受限问题。在现场进行电缆耐压试验时，要使试验电路达到串联谐振，电容与电感达到匹配相对烦琐，而且不便于操作。

采用增补电容就是在串联试验的的传统接线中增加CB与试品电容Cx串联，使总电容减小，在与可调电抗器形成串联谐振电路。

试验电路中总电容量为CBXCx/(CB+Cx)
电抗器承受耐压值为UL=[CBXCx/(CB+Cx)]XQUs
电缆承受耐压值为Uo=[CB/(CB+Cx)]XQUs

采用增补电容法可以使电缆试品Cx电容得到补偿，补偿电容CB
