在电力施工中，对电缆的唯一性识别因涉及设施及人身安全，是一项要求很严格的工作。
柔性卡钳智能识别是一种结果最明确、抗干扰能力最强的识别方法。
1、信号发射方法的选择
（1）发射机必须设定为1280Hz或640Hz频率。一般使用开机默认的1280Hz；1280Hz能满足大部分测试要求，超长电缆可选用640Hz。（2）对于非运行电缆使用直连法，且优先采用芯线－大地接法；若不方便接线，则使用相线－护层接法，不建议采用护层－大地接法。
（3）对于运行电缆优先使用卡钳耦合法。
2、接收柔性卡钳连接
将柔性卡钳引出线的的插头插入接收机的附件输入插座。

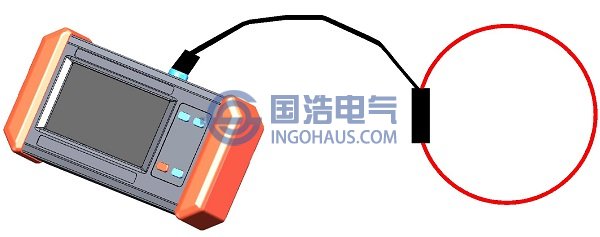

接收柔性卡钳连接
3、界面介绍
开机状态下，接收机自动识别连接的附件，设为卡钳接收模式，界面如下：
柔性卡钳识别界面
4、标定
柔性卡钳智能识别需要接收机首先在目标电缆的已知位置测量其电流强度及相位，作为比较的基准，在未知点的测量结果与基准比较，作出识别识别正确或错误的判断。测量并记录基准电流及相位的过程即为标定。在靠近发射机，又确保不会受其干扰的位置进行标定。对于卡钳耦合发射信号，应离开发射卡钳至少2m。将接收卡钳卡住目标电缆。
注意卡钳的方向箭头必须指向电缆末端。
按接收机标定键
，屏幕右下角提示：
，询问是否要进行卡钳标定，若按其他键，将取消标定操作，若再次按标定键，显示将变为：
，提示标定完成：当前相位归零，相位表盘指针指向正上方，表盘下的角度变为0°，同时电流值作为对比计算的分母（反显），识别结果显示为正确√。以后的识别测量均以此作为基准。标定完成后数据关机不丢失。
在对另一条电缆进行识别时，必须针对新的目标电缆重新标定。
5、识别
离开标定点，到达需要识别的位置，将柔性卡钳卡住电缆。注意柔性卡钳的方向箭头保持指向电缆末端。
如果卡住的是目标电缆，则其电流强度和相位均应与标定点的测量结果相差不大，如果符合以下判定标准：
（1）电流值大于标定值的75％，且小于120%
（2）电流相位差不超过45°
则说明是目标管线，识别参考结果显示为正确√，若不符合以上判据，说明是邻近的其他管线，识别参考结果显示为错误×。
卡钳智能识别过程
注意事项：
（1）标定和识别时，接收卡钳的方向箭头必须指向电缆末端，且须保证卡钳闭合良好。
（2）芯线－大地接法使用较繁琐，但目标电缆上的有效电流最大，且不易受邻近电缆干扰，故应优先采用。示例：目标电缆电流为I，相位在0°附近，提示识别正确；邻线电流远小于I，相位接近180°或不稳定，提示识别错误。
（3）采用相线－护层接法发射信号时，若没有同路经敷设的并行电缆（指路径相同且两端位置相同），有效电流会较小；若有同路径电缆，则目标电缆的电流约等于其他电缆电流的和。
示例①：三条电缆同路径（包括目标电缆），测量结果为：目标电缆电流为I，相位在0°附近，提示识别正确；两条邻线电流分别为I/2，相位在180°附近，提示识别错误（可参见图3-1-4 并行电缆的分流效果）。
示例②：两条电缆同路径（包括目标电缆），测量结果为：目标电缆电流为I，相位在0°附近，提示识别正确；另一条邻线电流也为I，相位在180°附近，提示识别错误。这种情况因为电流强度基本相同，只能靠相位区分，更需要特别注意卡钳方向。
示例③：其他并行电缆与目标电缆的路径不同（一般为末端在不同位置），测量结果为：目标电缆电流为I，但数值远较发射机注入值小，相位在0°附近，提示识别正确；邻线电流接近0，相位接近180°或不稳定，提示识别错误。
（4）若采用护层－大地接法发射信号，护层绝缘破损接地将会造成破损点后电流减小，可能影响电流强度判据的使用，故不建议采用。
（5）若采用卡钳法对运行电缆发射信号，由于发射卡钳会向空间辐射信号对接收造成干扰，必须保证在标定时，发射和接收卡钳距离2～5m。是否受干扰的判断方法：先进行标定，再在同一位置，将卡钳离开电缆，仅在空气中闭合，观察测量的电流值，若此时电流远小于标定时的电流而接近0，说明离开的距离足够；否则应继续加大两者的距离。
（6）若采用卡钳法对运行电缆发射信号，必须保证电缆两端良好接地，以形成较大的耦合电流。如果电流很小，应注意并检查，包括确认卡住的是目标电缆。
（7）本方法不适于识别超高压单芯运行电缆。由于单芯电缆芯线流过的工频电流很强，而且没有三芯统包电缆的三相抵消效果（对外表现为相对很小的零序电流），如果将卡钳卡住电缆本体，则很容易造成卡钳的磁饱和，无法正确接收高频信号。
