变压器绕组变形的测试方法（1）

发布时间：2021-06-07 04:12:57人气：

国家电力公司在国电发【2000】598号文【防止电力生产重大事故的二十五项重点要求】中，明确把绕组变形实验列入变压器出厂、交接和发生短路事故后的必试项目。针对变压器绕组变形测试展开的研究具有重大的现实意义。

变压器绕组变形的诊断方法主要有低压脉冲法、短路阻抗法和频率响应法等。本文就低压脉冲法做简单介绍。

低压脉冲法是波兰的W·李奇(Lech)和L·塔米斯基(Tyminski)于1966年提出的，后来英国和美国又对其改进，主要用于确定变压器是否通过短路试验，现已被列入工IEC及许多国家的电力变压器短路试验导则和测试标准中。

当频率超过1kHZ时，变压器铁芯基本上不起作用，每个绕组均可视为一个由线性电阻、电感和电容等分布参数组成的无源线性二端口网络，如图所示。低压脉冲(LVI)法就是利用等值电路中各个小单元内分布参数的微小变化造成波形上的变化来反映绕组结构(匝间、饼间相对位置)上的变化。当外施脉冲波具有足够的陡度。并使用有足够频率响应的示波器，就能把这些变化清楚地反映出来。

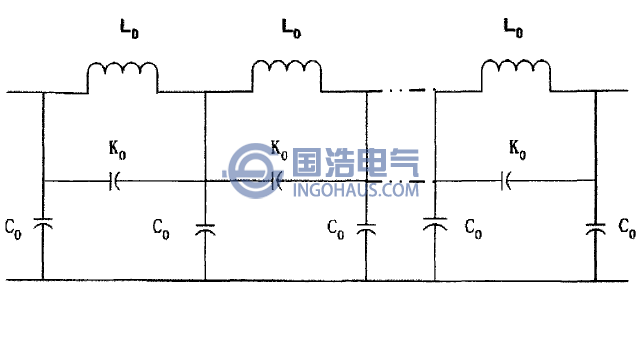

单相变压器绕组的简化等值电路

测试时，可采用持续时间很短的脉冲波形，如0.1/5，0.3/1.5，0.1/1.0μS,重复脉冲发生器输出50-1250v脉冲电压；重复频率为1000次/s或更高一些。将脉冲电压施加于电力变压器高压(低压)绕组，低压(高压)绕组三相并联在一起经一个电阻((1-75Ω)接地，用电子示波器进行测量。如图是西安交大等单位利用低压脉冲法研制变压器绕组变形测试系统。

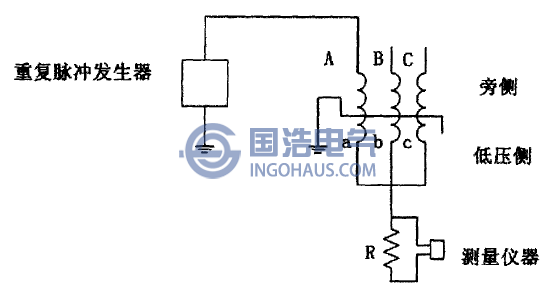

低压脉冲法原理图

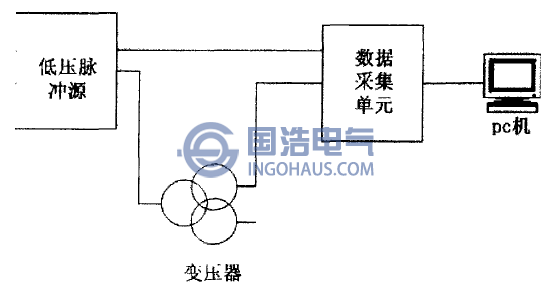

其中低压脉冲源产生幅值800V、前沿0.25μS、半幅宽2.5μs的单极性脉冲电压信号；数据采集单元为两通道、8位、20M/S采样率的数据采集板，直接插在PC机扩展槽内。对施加在变压器绕组上的低压脉冲信号及响应信号进行记录，并将数据传输给计算机。计算机软件对采集到的输入、输出信号进行处理、分析，并将信号曲线进行显示或以硬拷贝形式输出。其原理接线图如图。
