变压器绕组的结构

发布时间：2021-06-09 23:59:41人气：

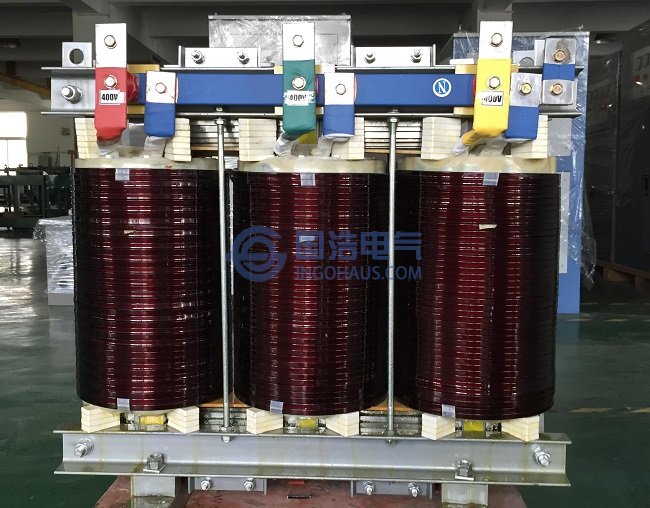

变压器绕组

变压器绕组(winding)即变压器的线匝部分，缠绕在铁心上，是变压器绕组结构中不可或缺的结构的一部分。一般情况下，多绕组变压器的铁心上缠绕着一个原边绕组和几个次边绕组。由于每一个副边绕组匝数不一样，所以各绕组的端电压也不相等，这样多绕组变压器可以拥有几个不同电压等级，向各种电气设备供电。具体到三绕组变压器，它在电力系统中广泛使用，可以向3种不同的电压等级供电，和两台一般的变压器组合而成相比，具有更加经济便捷、运行维护方便等优点。

常见变压器的绕组是用双丝包双丝包绝缘扁线或漆包圆线绕制而成，也有的大型变压器用的是纸绝缘包裹的矩形截面导体。绕制线圈的方法通常有直绕式和模绕式两种方式。线圈的直绕式是在层叠的铁兴上加装绝缘材料，然后在上面绕制线圈，在进一步进行绝缘处理的基础上再绕制高压线圈。线圈的模绕式指的是再木质的绕线模和绝缘筒上绕上线圈，进行绝缘出来之后与铁芯组合起来。这两种线圈的绕制，前者主要用于小容量的柱上变压器，而后者用于的是大容量变压器。
