电力变压器绕组变形使之在电动力或机械力的作用下，绕组的尺寸或形状发生不可逆的变化。具体而言，绕组变形的主要形式有以下几种：

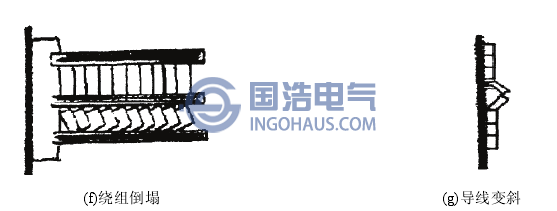

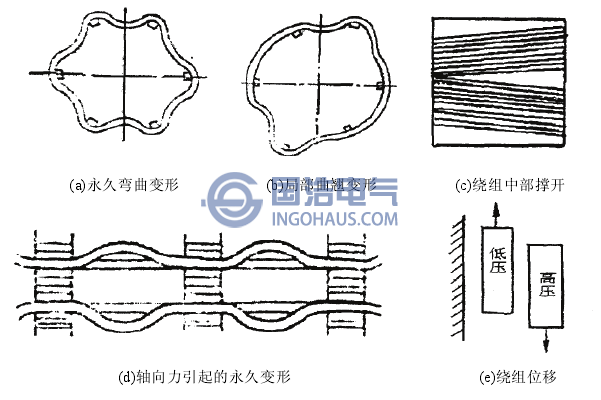

而发生突然短路时，纵向电动力则很可能会引起图中c、d、e类型的绕组损坏，因为饼式绕组沿圆周由鸽尾垫块支撑，当纵向电动力过大时，两垫块间导线作为受压力的梁就因弯矩过大而发生永久变形，如图中d所示，这种变形通常是圆周对称的。同时，纵向电动力还可以使绕组纵向发生位移，如一个绕组中部某处撑开或一个绕组整个向上提升，如图中c和e所示。这种损坏，往往是绕组制造或装配不良，高低压绕组原始状态由位移而引起安匝不平衡所致。同时，在绕组端部的形变主要是由纵向漏磁的纵向和横向分量产生的横向和纵向电动力综合作用所引起。在绕组中部主要是由纵向磁场的纵向分量所产生的横向电动力和横向磁场所产生的纵向电动力所引起。主要损坏现象为绕组发生扭转，端部出头沿圆周位移，绕组导线歪斜甚至倒塌，如图中f和g所示。
