产品概述
GHHX502无线高压核相仪主要用于两条高压线路并网或环网核相。仪器适用于5V～220kV交流输电线路和二次带电显示器核相，同时具有高压验电功能。仪器采用无线传输技术，操作安全可靠，使用方便，克服了有线核相仪的诸多缺点，此外仪器可升级相序检测和远程核相功能。
工作原理
仪器由2个发射器和1个接收主机组成。发射器可以判断线路是否带电，测量线路相位和频率。近程核相时，X和Y发射器将测量的数据通过无线电发送给接收主机，接收主机依据发射器测量的数据计算两线路相位差值，判断同异相。技术参数
1. 相位差准确度：误差≤5°
2. 频率准确度：±0.1HZ
3. 可跨电压测量范围为5V～220kV
4. 发射器和接收主机的最大传输视距约100米
5. 3.2英寸彩屏同时显示2条线路相位差、频率、矢量图和同异相结果
6. 真人语音提示测量结果和操作步骤
7. 发射器和接收主机均内置可充电锂电池，配置5V充电器。
8. 主机内置18650锂电池，电池容量为2500mAh，1小时无操作自动关机。发射器内置10440锂电池，电池容量为450mAh
9. 高压测量时泄漏电流<10uA
10. 发射器工作功耗<0.1W，接收主机工作功耗<0.3W
11. 工作环境：-35℃--- +45℃ 湿度≤95%RH
12. 整机重量：约4KG
13. 仪器包装尺寸：长56cm*宽26cmm*高13cm
安全事项
1. 现场测试时，应按电力部门高压测试安全距离标准进行操作。
2. 标准配置绝缘杆3米，对应电压等级为 ≤ 220kV。如测量线路电压高于220kV时，请使用长度大于3米的绝缘杆。
3. 核相操作时，手持位置不要超过绝缘杆手柄位置。
注意：发射器使用3.7V可充电锂电池，请不要更换其他电池。

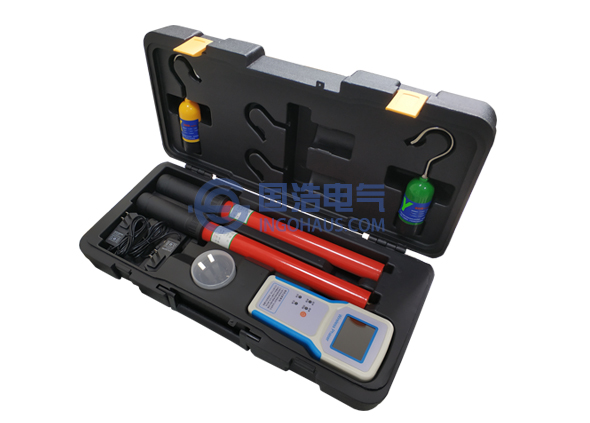

标准配置
| 塑料机箱 | 1个 |
| 接收主机 | 1个 |
| X发射器 | 1个 |
| Y发射器 | 1个 |
| 伸缩式绝缘杆(3米) | 2根 |
| 尖头端子 | 2个 |
| 充电器(5V/1A) | 2个 |
| 自检测试线 | 2条 |
| 接地线 | 2条 |
| 说明书 | 1份 |
| 出厂检验报告 | 1份 |
| 合格证/保修卡 | 1份 |
注意：产品外观以实际产品为准，技术参数与型号如有变动，恕不另行通知，请购买前与销售人员进行确认。TEL：0514-82881249
