产品概述
GHHX502无线高压核相仪主要用于两条高压线路并网或环网核相。仪器适用于6V～220kV交流输电线路和二次带电显示器核相，同时具有高压验电功能。仪器采用无线传输技术，操作安全可靠，使用方便，克服了有线核相仪的诸多缺点。
工作原理
仪器由2个发射器和1个接收主机组成。发射器可以判断线路是否带电，测量线路相位和频率。各发射器将测量的数据通过无线电发送给接收主机，接收主机依据发射器数据计算两线路相位差值，判断同异相。技术参数
1. 相位差准确度：误差≤5°
2. 频率准确度：±0.1HZ
3. 可跨电压测量范围为0.22～220KV
4. 发射器和接收主机的最大传输视距约80米
5. 真人语音提示测量结果和操作步骤。
6. 320*240彩屏同时显示相位差、频率、失量图和同异相结果
7. 无操作1小时自动关机
8. 发射器和接收器均内置可充电锂电池，且电池可拆卸更换
9. 主机锂电池容量约2500mAH，发射器锂电池容量约320mAH
10. 高压测量时泄漏电流<10uA
11. 发射器工作功耗<0.1W，接收主机工作功耗<0.3W
12. 工作环境：-35℃--- +45℃ 湿度≤95%RH
13. 储存环境：-40℃--- +55℃ 湿度≤95%RH
14. 整机重量：约5KG
安全事项
1、现场测试时，应按电力部门高压测试安全距离标准进行操作。
2、标准配置绝缘杆3米，对应电压等级为 ≤ 220kV。如测量线路电压高于220KV时，请使用长度大于3米的绝缘杆。
3、核相操作时，手持位置不要超过绝缘杆手柄位置。

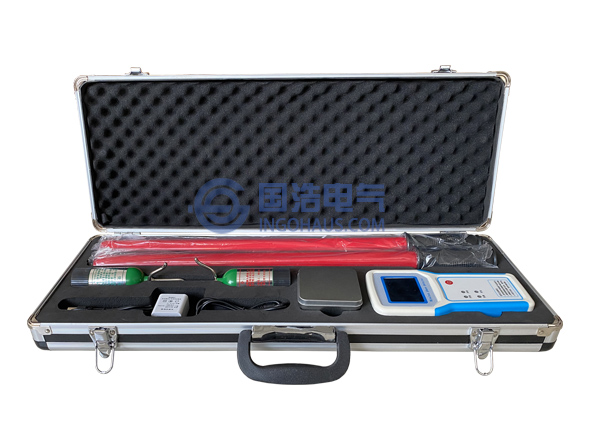

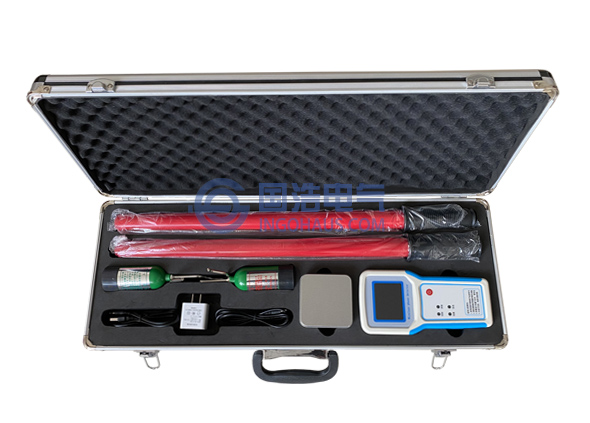

标准配置
| 铝合金机箱 | 1个 |
| 接收主机（未配置GPS功能） | 1个 |
| X发射器 | 1个 |
| Y发射器 | 1个 |
| 伸缩式绝缘杆（3米） | 2根 |
| 弯钩端子 | 2个 |
| 充电器（5V/1A） | 2个 |
| 自检测试线 | 2条 |
| 接地线 | 2条 |
| 说明书 | 1份 |
| 出厂检验报告 | 1份 |
| 合格证/保修卡 | 1份 |
注意：产品外观以实际产品为准，技术参数与型号如有变动，恕不另行通知，请购买前与销售人员进行确认。TEL：0514-82881249
