产品概述

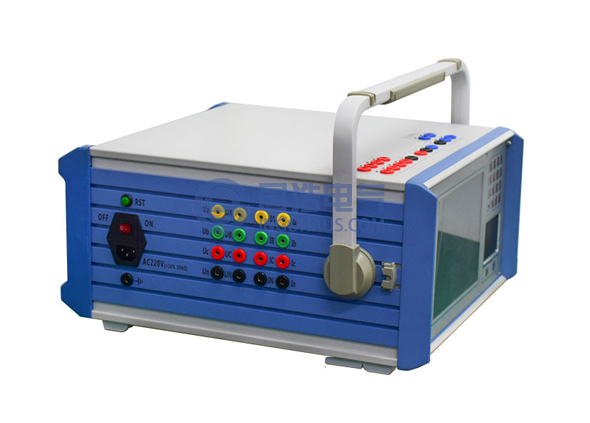

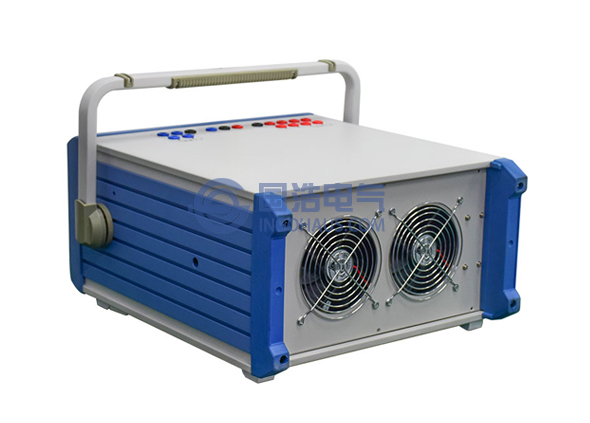

GHRP60系列微机继电保护测试仪是扬州国浩电气有限公司在参照电力部颁发的《微机型继电保护试验装置技术条件(讨论稿)》的基础上，广泛听取用户意见，总结目前国内同类产品优缺点，充分使用现代先进的微电子技术和器件实现的一种新型小型化微机继电保护测试仪。该三相微机继电保护测试仪采用高性能工控机作为控制微机，直接运行Windows操作系统，装置面板带有8.4"TFT真彩色LCD显示器、触摸板鼠标和优化键盘，不用外接鼠标或键盘就可直接使用。装置背板设有USB口、通信口等，可方便地进行数据存取、数据通信和进行软件升级等。该三相微机继电保护测试仪在试验的全过程及试验结果均在LCD显示屏上显示，全套汉字化操作界面，清晰亮丽，直观方便。操作控制由触摸板和面板键盘进行。操作简单方便，只需简单的计算机知识，极易掌握。六相微机继电保护测试仪是继保测试工作者得心应手的好工具。
2. 各种技术指标完全达到电力部颁发的DL/T624-1997《继电保护微机型试验装置技术条件》的标准。
3. 经典的Windows XP操作界面，人机界面友好，操作简便快捷；高性能的嵌入式工业控制计算机和8.4寸分辨率为800×600的TFT真彩显示屏，可以提供丰富直观的信息，包括设备当前的工作状态及各种帮助信息等。
4. 本机Windows XP系统自带恢复功能，避免因非法关机或误操作等引起的系统崩溃。
5. 配备有超薄型工业键盘和光电鼠标，可以象操作普通PC机一样通过键盘或鼠标完成各种操作。
6. 主控板采用DSP+FPGA结构，16位DAC输出，对基波可产生每周2000点的高密度正弦波，大大改善了波形的质量，提高了测试仪的精度。
7. 功放采用高保真线性功放，既保证了小电流的精度，又保证了大电流的稳定。
8. 采用USB接口直接和PC机通讯，无须任何转接线，方便使用。
9. 可连接笔记本电脑（选配）运行。笔记本电脑与工控机使用同一套软件，无须重新学习操作方法。
10. 具备GPS同步试验功能。装置可内置GPS同步卡（选配）通过RS232口与PC机相连，实现两台测试仪异地进行同步对调试验。
11. 配有独立专用直流辅助电压源输出，输出电压分别为110V（1A），220V（0.6A）。以提供给需要直流工作电源的继电器或保护装置使用。
12. 具有软件自较准功能，避免了要打开机箱通过调整电位器来校准精度，从而大大提高了精度的稳定性。
2．直流电流源
3．交流电压源
4．直流电压源
5．开关量端子
6．其他
注意：产品外观以实际产品为准，技术参数与型号如有变动，恕不另行通知，请购买前与销售人员进行确认。TEL：0514-82881249
功能特点
1. 满足现场所有试验要求。本仪器具有标准的六相电压，六相电流输出，电压125V/相，电流20A/相。六相并联可达120A。既可对传统的各种继电器及保护装置进行试验，也可对现代各种微机保护进行各种试验，特别是对变压器差功保护和备自投装置，试验更加方便和完美。2. 各种技术指标完全达到电力部颁发的DL/T624-1997《继电保护微机型试验装置技术条件》的标准。
3. 经典的Windows XP操作界面，人机界面友好，操作简便快捷；高性能的嵌入式工业控制计算机和8.4寸分辨率为800×600的TFT真彩显示屏，可以提供丰富直观的信息，包括设备当前的工作状态及各种帮助信息等。
4. 本机Windows XP系统自带恢复功能，避免因非法关机或误操作等引起的系统崩溃。
5. 配备有超薄型工业键盘和光电鼠标，可以象操作普通PC机一样通过键盘或鼠标完成各种操作。
6. 主控板采用DSP+FPGA结构，16位DAC输出，对基波可产生每周2000点的高密度正弦波，大大改善了波形的质量，提高了测试仪的精度。
7. 功放采用高保真线性功放，既保证了小电流的精度，又保证了大电流的稳定。
8. 采用USB接口直接和PC机通讯，无须任何转接线，方便使用。
9. 可连接笔记本电脑（选配）运行。笔记本电脑与工控机使用同一套软件，无须重新学习操作方法。
10. 具备GPS同步试验功能。装置可内置GPS同步卡（选配）通过RS232口与PC机相连，实现两台测试仪异地进行同步对调试验。
11. 配有独立专用直流辅助电压源输出，输出电压分别为110V（1A），220V（0.6A）。以提供给需要直流工作电源的继电器或保护装置使用。
12. 具有软件自较准功能，避免了要打开机箱通过调整电位器来校准精度，从而大大提高了精度的稳定性。
技术参数
1．交流电流源| 单相电流输出(有效值) | 0--20A/相，精度：0.2% ±5mA |
| 六相并联输出(有效值) | 0--120A/六相，同相位并联输出 |
| 相电流长时间允许工作值(有效值) | 10A |
| 每相最大输出功率 | 200VA |
| 六相并联电流最大输出功率 | 800VA |
| 六并电流最大输出允许工作时间 | 10s |
| 频率范围 | 0--1000Hz，精度0.01Hz |
| 谐波次数 | 2--20次 |
| 相位 | 0--360°，精度0.1° |
| 直流电流输出 | 0--±15A/相，精度：0.2% ±5mA |
| 单相电压输出(有效值) | 0--125V/相，精度：0.2% ±5mV |
| 线电压输出(有效值) | 0--250V |
| 相电压/线电压输出功率 | 75VA/100VA |
| 频率范围 | 0--1000Hz，精度：0.001Hz |
| 谐波次数 | 2--20次 |
| 相位 | 0--360°，精度：0.1° |
| 单相电压输出幅值 | 0--±150V，精度：0.2% ±5mV |
| 线电压输出幅值 | 0--±300V |
| 相电压/线电压输出功率 | 90VA/180VA |
| 开关量输入端子 | 8对 |
| 空接点 | 1--20mA，24V 装置内部有源输出 |
| 电位翻转 | 无源接点：低阻短接信号 |
| 有源接点：0-250V DC | |
| 开关量输出端子 | 4对，空接点，遮断容量：110V/2A，220V/1A |
| 时间范围 | 1ms--9999s，测量精度：1ms |
| 体积重量 | 体积410mm x 190mm x 420 mm，约20Kg |
| 电源 | AC220V±10%，50Hz，10A |
标准配置
| 继电保护测试仪主机 | 一台 |
| 高强度铝合金主机包装箱 | 一只 |
| 测试线包 | 一个 |
| 电流测试线 | 一包 |
| 电压及开关量测试线 | 一包 |
| 电源线 | 一根 |
| USB连接线 | 一根 |
| 程序光盘 | 邮件发送 |
| 10A和2A保险管 | 各二个 |
| 合格证/保修卡 | 一张 |
| 出厂检定报告 | 一份 |
| 使用说明书 | 一份 |
注意：产品外观以实际产品为准，技术参数与型号如有变动，恕不另行通知，请购买前与销售人员进行确认。TEL：0514-82881249
