产品概述

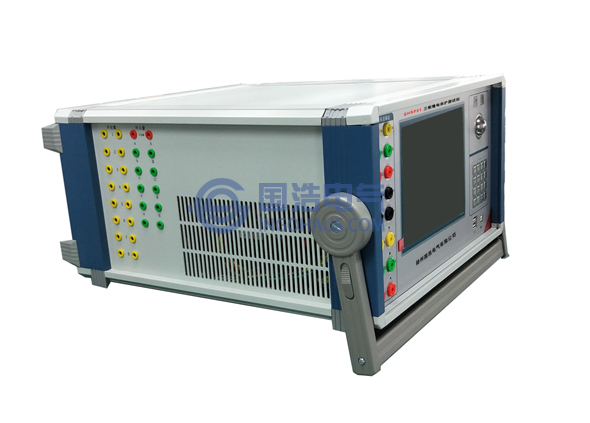

GHRP62系列微机继电保护测试仪(6相工控机型)采用高性能工控机作为控制微机，直接运行Window操作系统。试验的全过程及试验结果均在液晶显示屏上显示，全套汉字化操作界面，清晰亮丽，直观方便。微机继电保护测试仪对测试装置是保证电力系统安全可靠运行的一种重要测试工具。随着计算机技术、微电子技术、电力电子技术的飞速发展，应用最新技术成果不断推出新型高性能继电保护测试装置是技术进步的必然趋势。GHRP62微机继电保护测试仪参照了原电力部颁发的《微机继电保护试验装置技术条件》的基础上，认真总结前几代产品的开发、生产经验，并采用现代最新数字技术、高精密电子器件、微机系统及新线路、新结构研制而出。可独立完成微机保护、继电保护、励磁、计量、故障录波等专业领域内的装置测试，广泛应用于电力、石化、冶金、铁路、航空、军事等行业的科研、生产和电气试验现场，以及110KV以上的大型变电站。
2. 高性能的嵌入式工业控制计算机和8.4〞大屏幕高分辨力彩色TFT液晶显示屏，可以提供丰富直观的信息，包括设备当前的工作状态、下一步工作提示及各种帮助信息等。
3. 输出端采用高保真、高可靠性模块式线性功放，而非开关型功放，性能卓越。不会对试验现场产生高、中频干扰，而且保证了从大电流到微小电流全程都波形平滑精度优良。
4. 输出部分采用DSP控制，运算速度快，实时数字信号处理能力强，传输频带宽，控制高分辨率D/A转换。输出波形精度高，失真小线性好。采用了大量先进技术和精密元器件材料，并进行了专业化的结构设计，因而装置体积小、重量轻、功能全、携带方便，开机即可工作，流动试验非常方便。
5. 可完成各种自动化程度高的大型复杂校验工作，能方便地测试及扫描各种保护定值，进行故障回放，实时存储测试数据，显示矢量图，联机打印报告等。
6. 设有一路独立110V 及 220V专用可调直流电源输出，方便现场检验使用。
7. 新一代继电保护测试仪设有10路开入和8路开出，方便做备自投试验。输入接点为空接点和0～250V电位接点兼容，可智能自动识别。
8. 提供各种自动测试软件模块和GPS同步触发试验（选配）等。
9. 可以完成各种复杂的校验工作，能方便地测试及扫描各种保护定值，进行故障回放。可以实时存储测试数据，显示矢量图，打印报表等。

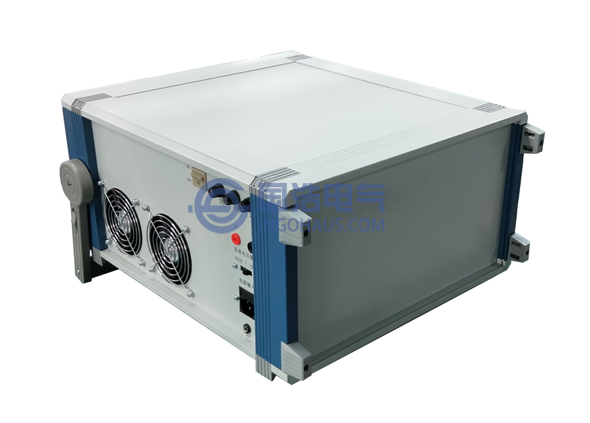

10. 散热结构设计合理，硬件保护措施可靠完善，具有电源软启动功能，软件对故障进行自诊断以及输出闭锁等功能。
2．直流电流源
3．交流电压源
4．直流电压源
5．开关量端子
6．其他
注意：产品外观以实际产品为准，技术参数与型号如有变动，恕不另行通知，请购买前与销售人员进行确认。TEL：0514-82881249
功能特点
1. 电压电流输出灵活组合，输出多达6相电压6相电流，可任意组合实现常规4相电压3相电流型、6相电压型、6相电流型，以及12相型输出模式。2. 高性能的嵌入式工业控制计算机和8.4〞大屏幕高分辨力彩色TFT液晶显示屏，可以提供丰富直观的信息，包括设备当前的工作状态、下一步工作提示及各种帮助信息等。
3. 输出端采用高保真、高可靠性模块式线性功放，而非开关型功放，性能卓越。不会对试验现场产生高、中频干扰，而且保证了从大电流到微小电流全程都波形平滑精度优良。
4. 输出部分采用DSP控制，运算速度快，实时数字信号处理能力强，传输频带宽，控制高分辨率D/A转换。输出波形精度高，失真小线性好。采用了大量先进技术和精密元器件材料，并进行了专业化的结构设计，因而装置体积小、重量轻、功能全、携带方便，开机即可工作，流动试验非常方便。
5. 可完成各种自动化程度高的大型复杂校验工作，能方便地测试及扫描各种保护定值，进行故障回放，实时存储测试数据，显示矢量图，联机打印报告等。
6. 设有一路独立110V 及 220V专用可调直流电源输出，方便现场检验使用。
7. 新一代继电保护测试仪设有10路开入和8路开出，方便做备自投试验。输入接点为空接点和0～250V电位接点兼容，可智能自动识别。
8. 提供各种自动测试软件模块和GPS同步触发试验（选配）等。
9. 可以完成各种复杂的校验工作，能方便地测试及扫描各种保护定值，进行故障回放。可以实时存储测试数据，显示矢量图，打印报表等。
10. 散热结构设计合理，硬件保护措施可靠完善，具有电源软启动功能，软件对故障进行自诊断以及输出闭锁等功能。
技术参数
1．交流电流源| 6相电流输出时每相输出（有效值） | 0～30A |
| 输出精度 | ≤0.5A ±2mA ＞0.5A 0.2% |
| 3相电流输出时每相输出（有效值） | 0～30A |
| 6相并联电流输出（有效值） | 0～180A |
| 相电流长时间允许工作值（有效值） | 10A |
| 相电流最大输出功率 | 400VA |
| 6相并联电流最大输出时允许工作时间 | 10s |
| 频率范围（基波） | 0～1000Hz |
| 谐波次数 | 1～20 次 |
| 输出精度 | 0.5级 |
| 电流输出 | 0～±10A / 每相 ，0～20A / 两相叠加 |
| 最大输出负载电压 | 20V |
| 输出精度 | 0.2级 |
| 相电压输出（有效值） | 0～120V |
| 线电压输出（有效值） | 0～240V |
| 相电压 / 线电压输出功率 | 80VA / 100VA |
| 频率范围（基波） | 0～1000Hz |
| 谐波次数 | 1～20次 |
4．直流电压源
| 输出精度 | 0.5级 |
| 相电压输出幅值 | 0～±160V |
| 线电压输出幅值 | 0～320V |
| 相电压/线电压输出功率 | 70VA / 140VA |
| 开关量输入端子 | 10路 |
| 空接点 | 1--20mA，24V |
| 电位接点接入 | “0”：0 ～ +6V； “1”：+11 V ～ +250 V |
| 开关量输出端子 | 8对，DC：220 V／0.2 A；AC：220 V／0.5 A |
| 时间范围 | 0.1ms--9999s，测量精度＜1ms |
| 体积重量 | 体积480mm x 360mm x 200 mm，约19Kg |
| 电源 | AC220V±10%，50Hz，10A |
标准配置
| 继电保护测试仪主机 | 一台 |
| 机箱 | 一个 |
| 测试线包 | 一个 |
| 电流测试线 | 一包 |
| 电压及开关量测试线 | 一包 |
| 电源线 | 一根 |
| USB连接线 | 一根 |
| 程序光盘 | 邮件发送 |
| 10A和2A保险管 | 各二个 |
| 合格证/保修卡 | 一张 |
| 出厂检定报告 | 一份 |
| 使用说明书 | 一份 |
注意：产品外观以实际产品为准，技术参数与型号如有变动，恕不另行通知，请购买前与销售人员进行确认。TEL：0514-82881249
