电缆敷设是需要按一定的行业标准的，工程上规定电缆的埋地深度应该超过700mm，这也是为了保护电缆不会轻易被破坏，下图为电缆沟示意图，电缆沟的宽度取决于内部电缆数量以及粗细，为了挖掘方便，选土质疏松地区。单条电缆的宽度大概为350mm，一般情况需要将多条电缆敷设在一起，这就需要注意电缆的排列不能太过紧密，这是为了保证能够及时散热，否则会带来安全隐患，同时将电缆分隔开来也为电缆的维修提供了方便，另外电缆沟的宽度也应该按照标准修建。电缆立体结构如图所示。

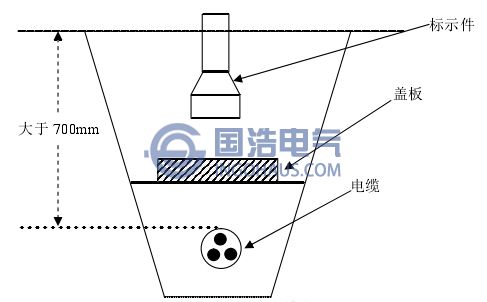

直埋电缆沟

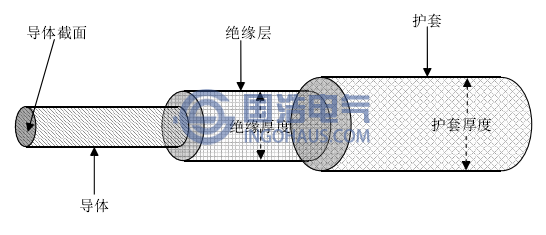

电缆立体结构图
电缆的发展离不开有机化学、材料学的进步，研究出更加耐腐蚀、耐辐射的绝缘材料能够增加电缆的实际运行寿命，电缆在国内的应用相比于发达国际时间较晚，不同种类的电缆适用于不同的电压等级，有些电缆适用于35kV以下电压等级输配电，这主要包括聚氯乙烯绝缘电缆和交联聚乙烯电缆，有些适用于更高电压等级输配电，这主要包括高压充油电缆、交联聚乙烯电缆等。电缆截面图如图所示。

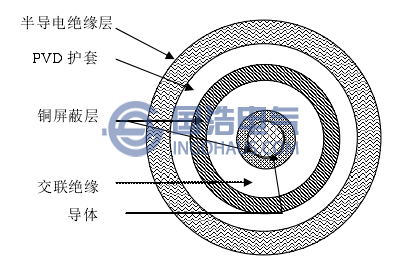

电缆截面图
