电缆和电缆沟简介（二）

（1）橡皮绝缘电缆
橡皮绝缘电缆的绝缘层采用平常的合成橡胶或乙丙橡胶等，丁苯橡胶、丁基橡胶、氯丁橡胶、氯磺化聚乙烯等是常用的合成橡胶，而这些材料的耐臭氧腐蚀能力较差，如果环境恶劣易产生裂缝，击穿电压较低，常用来输送较低电压，乙丙橡胶具有较高的击穿电压，抗臭氧腐蚀强，能够用于输送高电压。

（2）聚氯乙烯电缆
聚氯乙烯电缆具有较多的优势，例如加工技术简单、性能优异、成本不高等等，但是无法承受较高的温度，在某些地方不太适用。

（3）油浸纸绝缘电缆
油浸纸绝缘电缆在分类上属于复合型电缆，组成成分包括浸渍剂与纤维纸，又有不同的分类，包括分相铅包电缆和带绝缘电缆，这种电缆在生产和运输的过程中会造成绝缘材料内出现杂质或者气隙，影响电缆的绝缘强度。

（4）高压充油电缆
由于绝缘材料中的气隙会造成绝缘强度降低，而高压充油电缆可以采用一些技术消除绝缘材料中的一部分气隙，这样就可以加强电缆的绝缘性能，这类电缆运行方便简单，但是一旦出现故障维护效率不高，所以不经常使用。

（5）交联聚乙烯(XLPE)电缆
国内从上世纪70年代开始己经研制成功了多种交联聚乙烯电缆，其中包括6，10，35，63，110kV交联聚乙烯电缆，可以大量生产，也会从国外引进一些新产品，这些都加快了国内输配电网的建设和改造。交联聚乙烯电缆没有很多的附加设备，只要有一定的防护不用发生火灾，而且它的安装敷设和维护很方便，己经成为输配电网建设和改造使用最多的产品。输送高电压时，由于交联聚乙烯电缆的优越性，也逐渐用交联聚乙烯电缆代替原来的充油电缆，给国内电缆制造技术的发展和大规模生产提供了新的机遇。经过对电网的不断改造，电网的布局更加趋于合理和完善，通过地缆对集中供电区供电节省了空间，同时也美化了城市建设。

交联聚乙烯电缆具有较合理的结构和工艺，能够抗腐蚀和酸碱，地下敷设也比较方便，后期的维护工作少，也不存在漏油漏气的问题，电气性能优异而且运行安全可靠，相比于充油电缆拥有更加优越的性能，而且这类电缆不仅可以用于中低压等级输配电中，也可以应用于高电压等级输配电中，应用范围较广，由于这些独特的优势，对这类电缆也做了更多的研究。另外，这类电缆绝缘材料的分子结构被改变，通过相关技术，将线型改为三维网状结构，这也改变了绝缘材料的性能，比如日本和俄罗斯都研究出了用于输送高电压的电缆。电缆屏蔽层结构图如图所示。

电缆屏蔽层结构

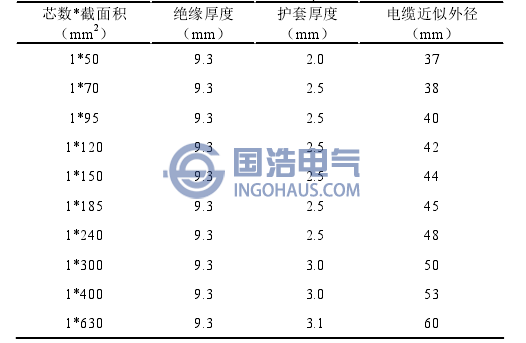

35kV交联电缆规格参数表
