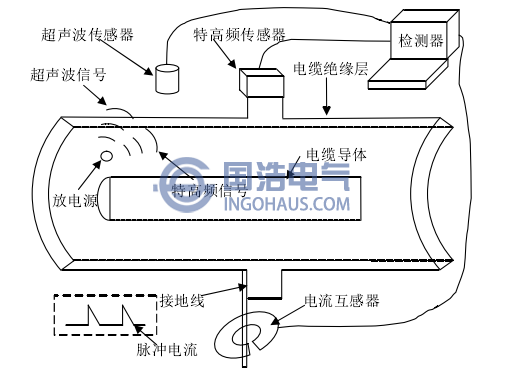

根据局部放电时发生的不同现象，相应的对局部放电也有了不同的检测方法，几种常用的局部放电检测方法如图所示。
电缆局部放电检测方法
伴随着电缆的局部放电现象会有超声波信号的产生，以此信号作为检测依据，选取合适频率的接收探头接收局部放电产生的超声波信号然后再经过信号处理与分析，以此检测局部放电区域以及放电强弱。因为电缆局部放电检测法不会受到电磁信号干扰，而且这种检测方法能够实现局部放电源的精确定位，能够实现在线动态检测而且在线检测与离线检测的结果相同，所以人们对电缆局部放电超声波检测方法做了大量研究工作。这些年来，由于工艺技术的改进，采用更高灵敏度的共振晶片，并增加屏蔽罩屏蔽干扰信号，可以生产更高灵敏度的接收探头，这些都有效提高了超声波法检测精度。
（2）脉冲电流法
脉冲电流法的研究起步较早，自上世纪八十年代开始，由于这种检测方法可以定量的检测局部放电的大小，具有较大的发展前景。脉冲电流法一般通过检测阻抗或者电流互感器采集局部放电脉冲电流信号，通常是将线性电流互感器套在电缆的接地线上，通过电磁耦合原理耦合局部放电脉冲电流信号，由于能够完成检测设备与高压回路的耦合，不用通过电阻或电感连接电缆，能够简化接线。
（3）超高频检测法
电缆发生局部放电现象后，不仅会产生超声波信号，同时也产生了超高频成分，这部分信号频率很高，且具有较宽的频带，以此作为局部放电检测依据，关键是需要设计宽频检测天线，由于需要采集的信号频率范围，这种方法具有很多优势，例如由于频率很高具有较强的抗干扰能力、灵敏度足够高而且能够进行局部放电模式识别。
超声波与普通声波传播规律相似，即它们在介质中传播时都遵循相同的准则，但超声波方向性很好，同时检测方法应该能满足在线检测的需求，不损坏电缆的绝缘结构，在工程上易于实施，而且检测器需要安装到球形沟槽电缆局部放电检测机器人上，能够在移动过程中检测电缆局部放电，最终选择超声波法检测电缆局部放电，超声波法检测的优点如下：
（1）易于实现在线检测
根据电缆发生局部放电时的各种产生物，可以使用多种多样的方法检测电缆局部放电，利用超声波法进行测量，再将采取到的数据传输到上位机，利用上位机软件进行数据处理，可以利用光纤在探头和处理电路之间传递微弱信号，减少能量损失，检测仪器和高压电缆之间没有电气连接，不会威胁到测量人员的安全，另外采用这种检测方法在线与离线的检测结果相差很小，所以采用这种方法能够完成在线检测。
（2）便于空间定位
进行电缆局部放电检测的另外一个重要目的是能够找到放电的位置，所以选择电缆局部放电检测方法时，不仅要考虑检测的精度，同时要考虑能不能实现放电点的定位，由于电缆埋在地下，为了提高维修效率，需要知道在什么位置产生了故障。采用超声波检测方法，不仅能够判断局部放电的强弱，而且能够实现空间定位，定位的算法研究也比较成熟，实际检测中应用较普遍的有声一声定位和电一声定位两种方法。
（3）可望实现利用超声波法进行模式识别和定量分析
除了检测电缆是否产生局部放电现象以及对放电源进行定位，另外一个需要解决的问题就是放电模式的识别，放电类型多种多样，不同类别的放电具有不同的信号特征，所以可以研究利用超声波法完成放电模式识别，其研究也取得了一些新的成果。所以，采用高精度的新型传感器，并辅助以信号处理技术，在将来也许能够利用超声波法完成放电的定量分析与模式识别。

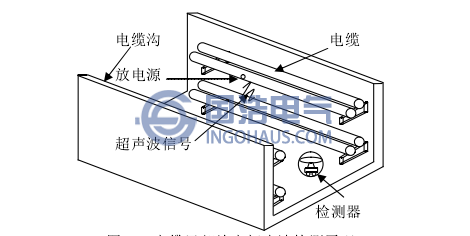

电缆局部放电超声波检测原理示意图如图所示，电缆敷设在电缆沟内，两排并列放置，电缆绝缘层发生局部放电时产生超声波信号后向外传播，通过检测器上的局部放电检测装置采集超声波信号并转换，转换后信号较微弱，先将信号调理好再采集并存储，之后将数据传输到上位机进行处理，判断放电大小。
电缆局部放电超声波检测原理
