电缆振荡波局部放电试验

对于现场试验，由于电力电缆容量大很难进行工频电压下的状态检测，直流电源不适用于XLPE电力电缆，采用超低频(0.1Hz)电源进行试验由于要求试验时间长可能会引发电缆中的新的缺陷。国际上目前广泛应用的电缆振荡波局部放电检测和定位技术，是利用电缆本身的电容特性产生衰减振荡的交流高压波形，电源设备较轻，且能够有效检测和定位电缆局部放电处的位置坐标而不对电缆造成伤害，因此受到越加广泛的重视。

电缆振荡波测试系统(Oscillating Wave Test System)利用产生的高压衰减振荡波代替交流电源对电缆进行现场试验。原理上该系统既可用于耐压试验也可用于局部放电试验。对于已铺设的电缆来说，相较于耐压试验的破坏性，局部放电试验由于其所测的局部放电量与绝缘状态密切相关，且试验对绝缘无破坏性，因而得到了更多的重视。目前振荡波测试系统的开发面向的主要是局部放电试验。

电缆振荡波测试系统利用阻尼振荡电压作为试验电压，对被测电缆逐级加压测试并采集数据，经过数据分析得到电缆的局部放电特征参数和局部放电位置，由此可评估电缆运行状态下的局放特性并诊断潜在的缺陷。运用该系统可以对投运前新敷设的电缆进行局放检测以检测电缆接头和终端的施工质量是否满足要求，还可以对运行电缆进行定期的局放检测，作为电缆状态检修的一个重要的组成部分。

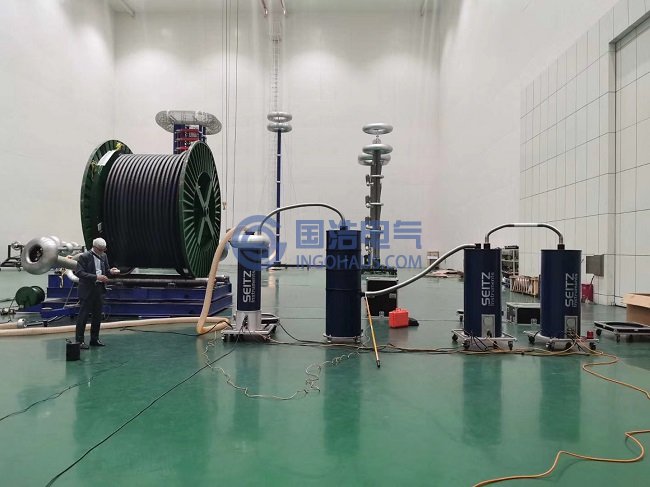

如图所示，局放震荡波系统可用于检测各类110kV及以下电压等级电缆。该测试系统既可以装在测试车内，配合其它测试系统，也可单独使用。系统由高压单元和控制单元组成，控制单元通过笔记本电脑以无线局域网(WLAN)方式控制高压单元，在电缆中产生阻尼振荡电压，引发局部缺陷产生局放信号。之后对数据采集存储和处理，可得到局部放电点的局放起始电压(PDIV)、局放终止电压(PDEV)及介损值等参数。通过对典型局放参数的分析评估和对局放故障点的定位，可为电缆维护和维修计划提供极大的便利和可靠的依据，从而提高了电网运行和管理的水平。
