FRA法对运行中的变压器进行测试之前，首先必须将变压器与电网完全隔离，并注意感应电压对测试系统的影响，这一方面是为了测试系统及测试人员的安全，另一方面是为了把变压器随安装位置不同及不平衡的母线电容的影响降低到最小。对于状态良好变压器以频响曲线留底为目的的变形测试，通常将变压器的分接位置调整到测试线圈的最大电压分接位置。
测试仪器的工作电源为AC220V，测试系统与被试变压器之间用三根长度足够的屏蔽电缆连接起来。所有的电缆终端都有匹配电阻及过电压保护器。三根屏蔽电缆中的一根用于将信号发生器的扫频信号输入到被试变压器绕组的某一端，其余二根电缆分别将绕组二侧的电压信号输送到双通道数据采集系统上，电压信号取自变压器出线套管与变压器外壳之间。测试仪器的外壳通过测试线的外屏蔽接地。接线示意图见下图。

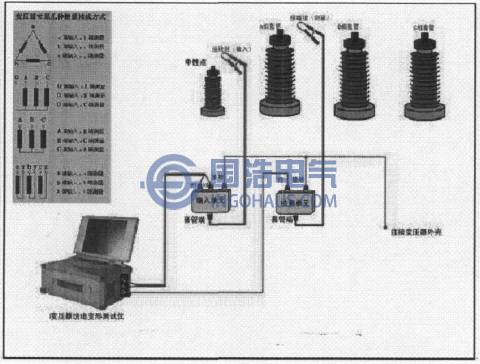

FRA接线示意图
FRA法变压器绕组变形测试的原理接线
| 变压器接线方式 | 输入端 | 输出端 | 其它线圈 |
| Y或D | A | B | 开路 |
| B | C | ||
| C | A | ||
| Y0 | A | 0 | 开路 |
| B | 0 | ||
| C | 0 | ||
| 单相变压器 | A | X | 开路 |
| B | Y | ||
| C | Z |
