（1）分接开关档位对变压器绕组频响曲线的影响
变压器分接开关档位的不同，决定了该线圈匝数的多少，直接影响到被试变压器绕组的电感量、电容量，从而引起该绕组频响曲线的变化。某电压等级为110±8*1. 25%kV的线圈，其分接开关档位从第一档切换到第九档时，线圈频响曲线的测试结果表明，分接开关档位在全频率范围内明显影响变压器的频响曲线，故在绕组变形测试时必须记录分接开关的档位，以便在同一档位上进行历史记录比较。

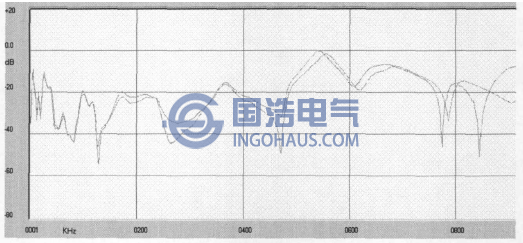

分接开关档位对变压器绕组频响曲线的影响
如果变压器绕组的等值数学模型是一个完全理论化的无源四端线性网络，则信号源不论施加在线圈的顶部还是线圈的尾部，其频响曲线不会发生明显的变化。但由于真实变压器的首尾两端不可能完全对称，故信号源位置对同一绕组的频响曲线具有一定的影响。某110kV主变测试结果对比见图。

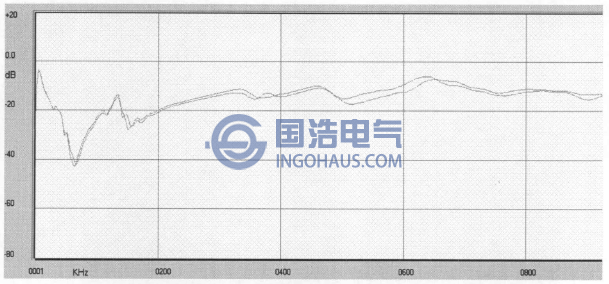

信号源位置对变压器绕组频响曲线的影响
变压器出线套管电容量或多或少地存在着差别，为更有效的进行变压器三相间频响曲线对比，必须明确套管电容量对本线圈频响曲线的影响。人为降小套管电容量进行变压器绕组变形测试，结果表明套管电容量的变化对该线圈频响曲线的变化影响不大。某110kV主变测试对比结果见图。

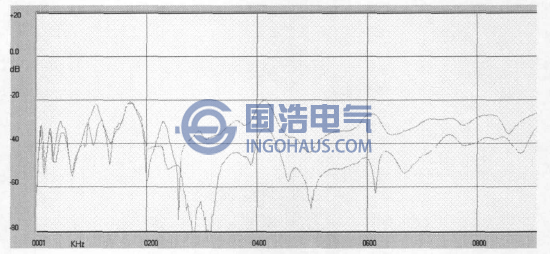

变压器套管电容量对变压器绕组频响曲线的影响
变压器的出线方式各种各样，有的是电缆出线，有的是封闭母线或裸线，引出线长度也各不相同，为确定引线长度对频响曲线的影响，在某31500kVA的低压侧(接线方式为D型)分别接上0米或30米电缆二种方式下进行变压器绕组频响曲线测试，测试结果表明，出线长度对被试线圈的频响曲线影响很大，影响的频带宽度也很宽，故在变形测试时应特别注意出线长度的影响，为保证被试变压器频响曲线的重复性，一般应在不带任何出线的情况下进行变形测试。
（5）线圈饼间电容量对变压器绕组频响曲线的影响
变压器绕组的轴向变形是变压器绕组变形的常见形式之一，这种形式的变形对应于变压器线圈饼间电容量的改变，通过适当增加饼间电容量可以模拟变压器绕组的轴向变形。测试结果表明：局部饼间电容量的增加，将引起变压器绕组频响曲线的明显变化，但其频率谐振点基本不发生偏移。
（6）不同电压等级线圈之间电容量对变压器绕组频响曲线的影响
变压器绕组辐向变形的基本形式是低压线圈向内压缩，高压线圈向外膨胀。这就引起变压器高低压线圈之间距离的增加，从而引起线圈之间电容量的改变。在某220kV电压等级变压器上的实测表明，线圈间电容量变化对绕组频响曲线的影响主要反映在200kHz以上的频率段上。
（7）变压器铁芯接地状态对绕组频响曲线的影响
大型变压器的铁芯，在正常运行状态下是一点直接接地的。通过对220kV楠江变#2主变在铁芯接地与否二种状态下的绕组频响曲线实测表明，铁芯的接地状杰对绕组的频响曲线有很大的影响。故为了变压器测试状态的相对稳定，频响测试时以铁芯直接接地为宜。某220kV主变测试结果见图。

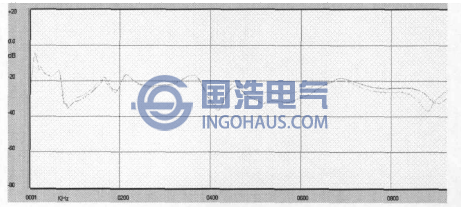

变压器铁芯接地状态对绕组频响曲线的影响
在一台35kV电压等级变压器上，在被试绕组无变形的情况下，分别在产品内部有油与无油二种状态下实测了变压器绕组频响曲线，实测表明，变压器内部是否充油对绕组的频响曲线影响很大。
