短路阻抗法

短路阻抗法(SCR法)应用最早，能够有效的检测短路阻值，然后比较短路前后的阻抗水平，从而实现对变形信息的把握。变压器的短路阻抗是指变压器的负荷阻抗为零及负载电流为额定值时，变压器内部的等效阻抗，反映了绕组与绕组之间或绕组与油箱之间漏磁通形成的感应磁势。短路阻抗的组成部分为电抗以及电阻两类分量。当变压器电压超出110kV，短路阻抗的绝大部分都由电抗分量构成，此时可将这两个数值近似等同。绕组漏电抗，有时被称为电抗分量。若频率恒定，漏电抗的大小主要受绕组位置及结构影响，从而导致短路阻抗随之产生改变。

短路阻抗法是由外国学者深入研究，从而获得的一类卓越检测方式，其具体原理为，实时查询绕组漏感的情况并进行相应的比对，相关的电路图可见图。在图示中，字母V以及A分别为电压表、电流表，绕组的高压侧接工频交流电源，低压侧进行短路处理。

按照图接线方式，测量电流和电压值，从而可求得绕组的短路阻抗(漏抗)值。通过比较短路阻抗数值在绕组发生冲击故障前后的变化，即可判断绕组是否发生变形故障，如匝间短路、开路、线圈位移等。如果测得短路电抗值前后变化非常小，可认为绕组没有发生变形故障;如果前后变化较大，可认为绕组存在变形故障。因此，在有关标准的规定中，在进行变压器短路试验前后都要求测量单相的短路电抗数值，并把试验前后电抗值进行比较，观察其变化的程度，以此作为判断被试变压器是否合格的重要判断依据之一。

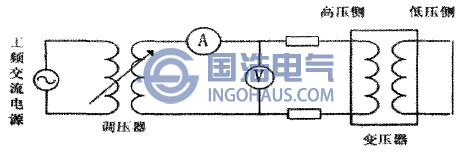

短路阻抗法测试绕组变形接线图
