1996年，波兰的Lech和Tyminsk最早提出低压脉冲法(LVI法)并进行使用，此后英、美等其他国家进行了优化与健全，该方法就是验证变压器有无进行过短路检测，且检测结果合格与否，该项过程也被纳入到IEEE的相关规范中，以便能够有效衡量变压器的具体情况。该项方法能够弥补短路阻抗法灵敏度不高的不足，能检测出2-3mm的绕组微小弯曲变形。然而，低压脉冲法使用的时域脉冲分析技术，现场检测时极易受外界因素干扰，双屏蔽电缆、地线分布位置等都会影响测试结果。另外，为提高校正过程中的灵敏性，这对精确微调以及检测体系提出较为苛刻的要求，在这个基础上才能合理处置相应的折反射现象，并提升脉冲的平稳程度，因此，该项方法不会用在对同一环境的多次检测中。
低压脉冲法检测原理是：将电压幅值较小的脉冲接入到变压器的单边绕组上，由于脉冲的波动幅度以及波动频率都较低，因此，能够观测到另一侧上较为合理的电压图，在这个过程中还应该及时采集数据。根据理论来说，可以采用变压器等值电路进行分析，等值电路中可以将变压器划分成多个小单元，而这些小单元分布参数的细微变化必将引起波形图的变化，LVI法就是通过这个原理来反映绕组结构是否发生了改变。若要呈现出波形的详细信息，此时，不但要具备频率范围较广的示波器，另一方面，脉冲的陡度也要达到相应数值，此时即可实现上述目的，从而可对变压器绕组是否发生了变形进行诊断。

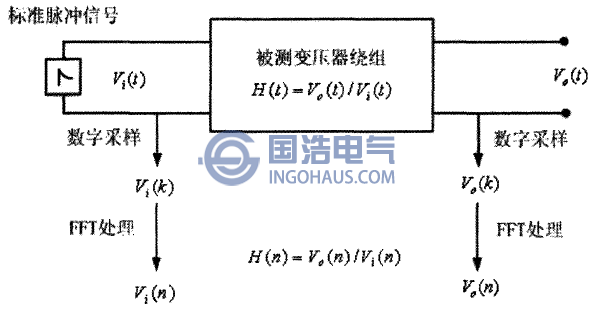

下图所示是LVI法的检测原理图，在变压器绕组的输入端接入标准脉冲电压信号，同时检测相应的电压信号V0(t)与Vi(t)，然后合理分析数据，从而即可获悉所需要的传递函数H(n)，绘制传递函数波形图，观察波形图的变化进而诊断变压器绕组是否发生变形。
