在线监测漏抗法

以上介绍的诊断方法都需变压器退出运行方可进行测试，并不能对变压器绕组运行状态进行在线实时监测，以便及时发现故障。绕组的体型以及放置方位都能够影响到某些电感分量，这是由于该些分量和绕组短路阻抗具有较为紧密的联系，另一方面，借助相应的仪器来及时掌控短路阻抗信息，从而就可以分析绕组运行状况。根据目前的技术水平，可以在变压器运行时进行短路电抗测量，以便实时掌握绕组信息，该项方式无需花费太多的成本，且效率较为突出。具体信息可参见下图。

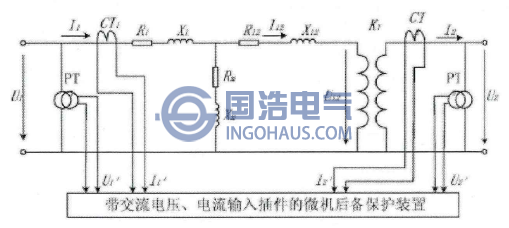

单相变压器绕组在线监测漏抗法的等效电路图
