传统的高压测试技术一般讲究定量分析，并在确定量的基础上作出判断，这对单一参量的测试非常有效。然而，在技术发展到能测试多种参量的复合信息时，确定量的分析变得团难。频响测试技术的出现代表了这样的方向。加拿大的E.P.Dick最早提出了频率响应法(FRA法)的诊断思想，后来经过对这一类型的检测方式进行了相应的健全与升级，著名的外国学者B.B.Jensen以及知名专家Islam等人对该方法的研究走在了前列。另外，荷兰学者Vaessen.P.T等人、法国的Moreau.O在频响法诊断绕组变形方面开展了大量的研究工作，并取得了显著成绩。
频响法检测技术得到不断发展，在世界范围内得到了广泛应用，使用效果反映较好，因为，频响法可以不对变压器进行吊芯检修的情况下，能够快速检测出相当于短路阻抗变化0.2%和轴向尺寸变化0.3%的绕组变形现象。国内外采用频响分析法诊断绕组变形的设备主要是网络分析仪和扫频响应分析仪。

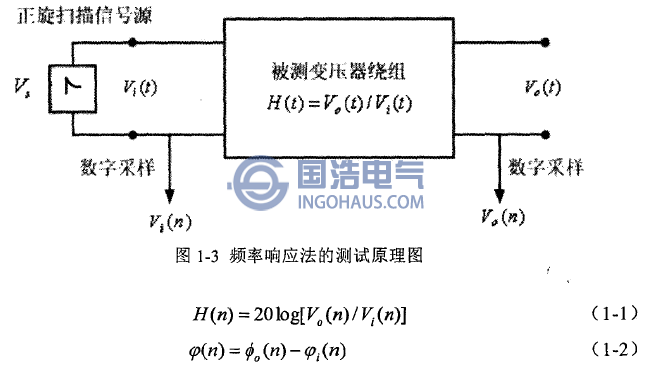

下图所呈现的内容就是频率响应法。通过对变压器的一侧施加扫频电压信号Vs，然后再施加相应的正弦信号，同时，该些信号具有不尽相同的频率，在频率具有一定差异的基础上，借助相应的仪器来进行电压信号V0(t)与Vt(t)的采集，然后综合探究该些采集到的数据，进而即可获取所需的绕组幅频响应特性H(n)如式1-1，相频响应如式1-2所示，最后以频率响应为纵坐标、频率为横坐标绘制频响曲线，根据曲线来诊断变压器绕组是否发生了变形。
低压脉冲法和频率响应法实际上是从时域和频域两个方面对同一事物的两个不同侧面的描述。从数学上讲，这两个方法是有联系的、是等价的。但是这两个方法从实际实施方法来说，在技术上是有很大差异，从发生波形的稳定性、可记录性及分辨率和目前技术水平来说，低压脉冲法可实施性要远小于频率响应法。所以，目前变形检测技术主要采用频率响应法。频响法的实际应用是随着微机技术的发展而逐渐成熟的。根据目前的技术发展水平，现场应用中频响法比低压脉冲法易于实施，且测试结果稳定性较高、重复性较好，测试过程抗外界干扰能力较强。因此，现场频率响应法应用较为普遍。
