变频串联谐振装置一般由变频电源、励磁变压器、试验电抗器、电容分压器构成。
1. 变频电源
变频电源原理图如图，三相交流电压380V通过输入电路的整流，将交流变为直流储存于主回路的电容上；再通过逆变电路逆变生成SPWM序列波形，通过低通滤波器滤波变为频率和幅值均可调的交流电压。控制器包括辅助电路、控制电路和保护电路，相当于整个系统的神经中枢，用于控制各部分安全可靠运行，包括输入电路、逆变电路工作以及外部输入指令接收和系统各种保护的实现。

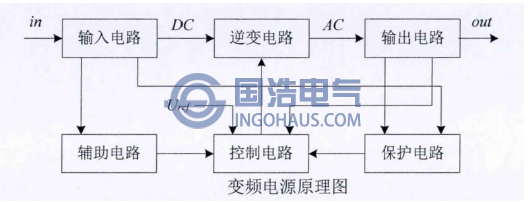

变频电源原理图
2. 励磁变压器
励磁变压器内有高低压绕组，低压绕组通常为一组，少数有抽头，各绕组有串联也有并联，以满足不同电压等级、不同容量试品的试验要求。在系统中励磁变压器的主要作用：将变频电源输出的低电压进行升压。3. 试验电抗器
电抗器作为试验回路的一个重要组成部分，电抗器的电感量和试验回路的电容量共同决定了试验回路的谐振频率。电抗器一般由2-4节组成，可以根据试验电压等级将它们进行不同组合，但是组合后的电抗器和试验回路电容发生谐振的谐振频率必须在30-300Hz内。4. 电容分压器
电容分压器是测试试验电压的取样部件，它由高压臂和低压臂组成，一般分压器配有多节高压臂，以满足不同电压等级的试验。扬州国浩电气有限公司专业制造变频串联谐振耐压试验装置，如有需求欢迎垂询！TEL：0514-82881249
