开关柜结构介绍

10kV高压开关柜俗称环网柜(Ring Main Unit)，是一组将输配电气设备(高压开关设备)装在金属或非金属绝缘柜体内或做成拼装间隔式环网供电单元的电气设备，其核心部分采用负荷开关和熔断器，具有结构简单、体积小、价格低、可提高供电参数和性能以及供电安全等优点。

一般通用型开关柜都分上中下三个柜室，最上面是母排室，中层为开关室，下层为电缆室。

母排室主要为安装母线铜牌设立，一个开关柜可能分为几个小柜，每个小柜都有独立一路电缆进或出，但每个小柜的最上层即母排室都是联通的，所有母线都接在一起，这是由开关柜线路作为分接和联络作用的特点决定的，此外有些柜体的电压、电流等检测仪表也安装在此处柜室。

开关室主要为安装负荷开关、接地刀闸、故障指示器以及负荷开关气压表而设立，负荷开关一般采用安全可靠的SF6气体绝缘，因此是一个体积较大的机构。

电缆室为电缆与开关柜连接的部位，含有电缆固定支架用于固定支撑电缆以便于减少电缆自重对负荷开关的拽拉力。

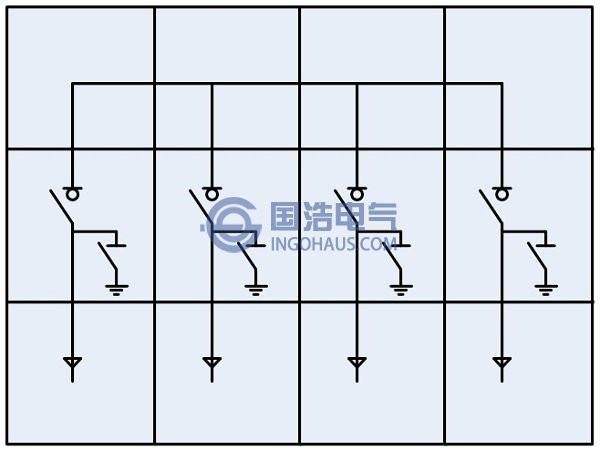

开关柜结构简图如图所示。

开关柜结构简图
