开关柜局部放电原因分析-施工安装

很多时候开关柜出现局部放电是由于施工原因引起的。随着电网的快速发展，开关柜在电网中使用得越来越多。以深圳南山供电局为例，截至2014年底共有公用开关柜2215台，专用开关柜1967台。由于电网对开关柜的需求量大，为满足需求开关柜安装施工速度加快，施工队伍鱼龙混杂，因此柜体安装经常出现施工质量不合格的情况，主要表现为柜体地基不牢、安装工艺不规范及施工原因造成的柜体及附件破损等。

（1）柜体地基不牢。开关柜作为高压电力设备其结构包含有金属外盒、高压熔断器、高压负荷开关、电缆、电缆固定支架、测量仪器及仪表等。因此其自重很大，若出现地基不牢，很容易造成柜体倾斜，使得电缆固定支架受力不均而造成电缆及柜体绝缘层破
裂，由此引发局部放电。

（2）安装工艺不规范。开关柜作为高压电力设备，在电网供电过程中需通过很大电流，特别是在电网负荷很重的时候更是如此。这使得电缆固定分接点会产生很大的电动力，若安装工艺不规范，很容易使得电缆及柜体绝缘体在电动力的作用下发生移动损坏，由此造成局部放电。此外，由于安装工艺的问题使得电缆固定之架受力不均，也可能加速绝缘部件的劳损；电缆分接头的安装制作工艺不精，密封处理不够，或绝缘层热胀冷缩吸入水分，会导致绝缘层或者半导体层中存在气泡、杂质等，接头压接不牢，压接面未打磨，存在毛刺等；电缆与柜体接头连接不到位，会使接头接触电阻过大，在运行中产生局部过流现象，致使该部位温度升高，进而破坏绝缘等。这些原因久而久之都很容易造成开关柜的局部放电。

（3）施工原因造成的柜体及附件破损。由于施工时没注意对柜体及附件进行保护，由此造成破损，特别是对绝缘部件的损坏，虽然在投入使用时不会出现很大问题，但时间一长，环境改变或者绝缘部件老化，就很容易出现局部放电。如下图所示，由于施工时不注意对电缆绝缘层的保护，使电缆分接头的绝缘层出现小的破损，在柜体刚投入使用时并没有表现出来，但随着时间推移，电缆绝缘层慢慢老化，再加上运行环境湿度增加，进而发生局部放电，致使电缆分接相绝缘层大面积烧毁，乃至引发更大面积的放电，造成柜体发生短路而停电。

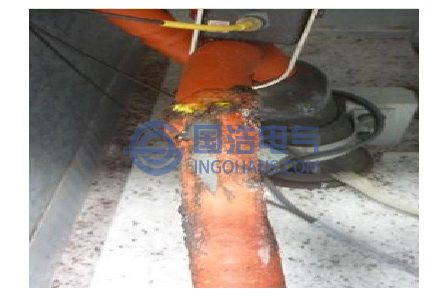

施工原因造成电缆绝缘层破损引发局部放电
