超声波法的检测原理

发布时间：2021-08-07 02:20:24人气：

超声波检测技术是一种新兴的无损检测技术。超声波是一种机械振动波，超声波传感器利用压电材料的压电效应可以检测出这些声波，从而反映局部放电的程度。根据声能与放电能量之间的正比关系，用超声波信号声压的变化来代表局部放电所释放能量的变化，通过测量超声波信号的声压推测放电的强弱，这就是超声波信号检测局部放电的基本原理。通过检测局部放电产生的超声波信号来判定局部放电的方法称为局部放电的超声波检测法，其原理如图所示。

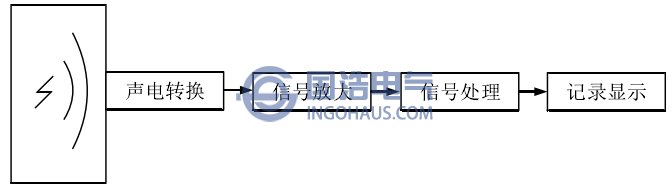

开关柜局部放电超声波检测原理示意图

另外利用多个超声传感器测得电信号与声信号之间的时间差就可以计算出放电点与传感器位置的距离，从而起到定位的作用。超声波法最大的优点是抗电磁干扰能力强，适合于强电场或强磁场环境，而且频带宽，能够检测电晕、松动、悬浮放电等现象。但由于超声波的波长较短方向性较强不易发生衍射，且在通过材料缝隙的边界时会发生反射或全反射，因此传播时易发生信号干涉或叠加，所以，超声波法的检测灵敏度往往取决于声波信号的传播介质和路径。在实际检测过程中，需要选择多个测试点，多适用于在空气中传播信号的局部放电监测。
