在局部放电过程中，由局部放电脉冲产生电磁波(通常是几千赫一几十兆赫)，同时在设备的金属封闭壳体上产生一个瞬时对地电压(TEV)，我们可以通过特制的电容耦合探测器捕捉这个TEV信号(测量方法见图)，从而得出局部放电的幅值和放电脉冲频率。

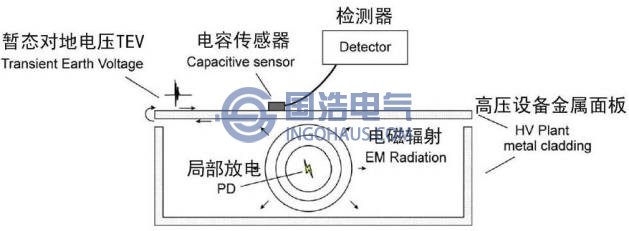

高压柜局部放电测量方法
TEV测量法改变了传统的测试方法，可大大提高发现设备绝缘缺陷的几率，以便及时消除设备缺陷和隐患。同时结合设备巡视进行局放监测，还可增加巡视有效性，为最终实现长周期巡视提供技术支持，并为今后设备状态检修提供了依据。此外，与传统的局部放电检测技术相比具有不停电检测、定位准确、操作方便等优点。通过该技术的使用，为电力系统的电力设备状态检修提供了可靠的技术数据，是一种实用而又有效的检测技术。
