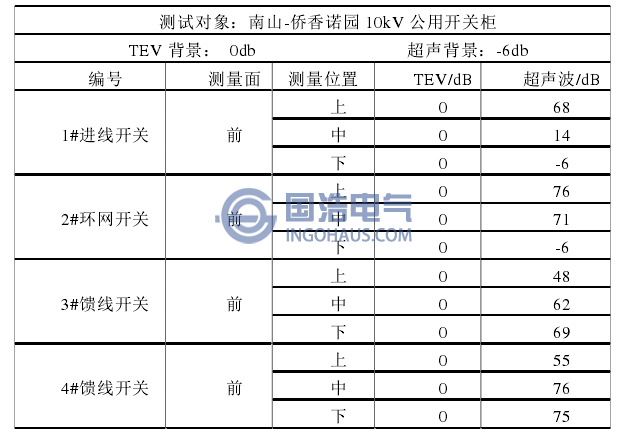

情况概述：2013年5月2日，工作人员对深圳侨香诺园10kV公用开关柜进行局部放电检测。此开关柜位于小区地下停车场电房内，检测前工作人员观察开关柜运行环境正常，但电房内空气湿度较大，靠近开关柜时能听到柜中发出明显“滋滋”放电声响，且开关柜附近有浓烈刺鼻性的臭氧味；后用开关柜局部放电检测仪检测发现，开关柜运行环境TEV(地电波)数值为0dB(检测金属门窗、围栏)，超声波数值为-6dB(检测空气)，开关柜各柜TEV检测数值均为0dB，而超声波检测中1#、2#、3#、4#柜数值均严重超标，最高达到76dB，后经超声波定位，确定超声波源位于开关柜母排室及3#、4#柜电缆室，检测结果如下表所指示。

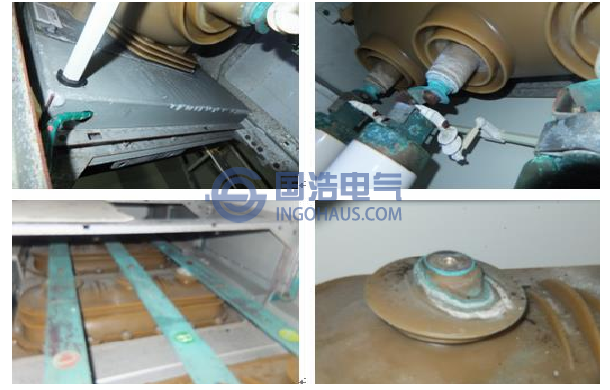

检修结果：对此开关柜进行停电检修后发现，开关柜母排室铜排和3#，4#柜电缆室电缆接头处均出现大量锈蚀及放电痕迹，检修结果如下图所示。
侨香诺园10kV公用开关柜检修内部器件图
