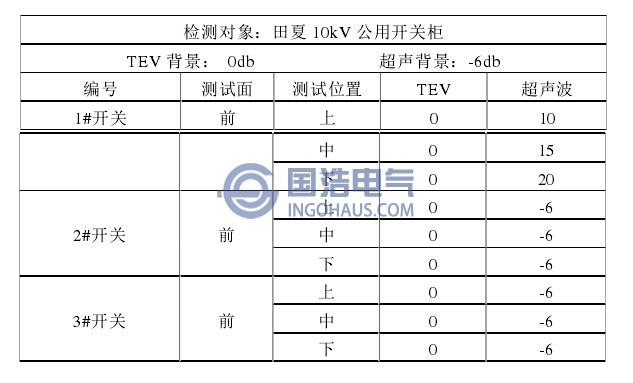

情况简介：2014年3月15日，工作人员对田夏10kV公用开关柜进行局部放电检测。此开关柜为室外柜，检测前工作人员观察开关柜运行环境正常，但开关柜所处环境空气湿度较大，靠近开关柜能听到轻微的放电声响；后用开关柜局部放电检测仪检测发现，开关柜现场运行环境TEV数值为0dB，超声波数值为-6dB，开关柜各柜TEV检测数值均为0dB，而超声波检测中1#柜数值超标，最高达到20dB，后经超声波定位，确定超声波源位于开关柜1#柜电缆室，测试结果如下表所示。
检测结论：田夏10kV公用开关柜现场环境对检测工作干扰较小，检测数据可靠；开关柜有轻微放电声响，证明开关柜存在绝缘外部局部放电；在该开关柜1#柜的下部电缆室，超声波信号较强，最高达到20dB，根据开关柜局部放电检测分析对比表可知，此柜为轻微局部放电，说明该柜电缆室内存在锈蚀或松动，需尽快安排停电检修。

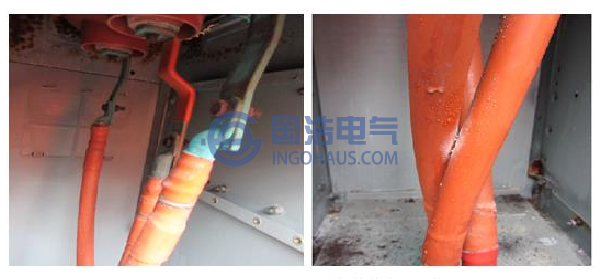

检修结果：对此开关柜进行停电检修后发现，开关柜1#柜电缆室电缆终端接头处出现锈蚀及放电痕迹同时室内三相电缆绝缘层有凝露现象并出现绝缘击穿情况，检修结果如下图所示。
田夏10kV公用开关柜检修内部器件图
结果分析：对比现场环境和检测、检修结果分析，此柜为半绝缘型开关柜，电缆终端头接头处均未采取有效的绝缘措施，开关柜所处环境空气湿度较大，造成裸露部位铜芯锈蚀而发生沿面放电和尖端放电现象，同时由于此柜施工安装过于粗糙，安装工艺不到位，致使得三相电缆交缠在一起，在电缆扭力的作用下，接触点电缆绝缘被压迫变形，随着电缆运行发热绝缘热胀，造成压迫点绝缘出现裂纹，空气中水汽得以进入绝缘层，而产生绝缘击穿现象；此柜锈蚀程度不深，可对全柜裸露铜柱、铜排部位打磨光滑并刷涂绝缘漆进行绝缘化改造，对施工工艺不到位产生的局部放电部位更换电缆绝缘层后重新按要求安装接线。
