超低频0.1Hz（VLF）耐压试验方法

发布时间：2021-08-11 01:02:12人气：

超低频0.1Hz（VLF）耐压试验起始于上世纪80年代，属于交流耐压试验。采用0.1Hz超低频交流耐压的试验设备的容量远比工频交流耐压的试验设备小，理论上能够降低到1/500，实际由于结构原因，容量可降低50-100倍，同时也能减轻变压器的重量。使用超低频方法进行试验的最大特点是能够精确地发现XLPE电力电缆受潮和水树枝缺陷。

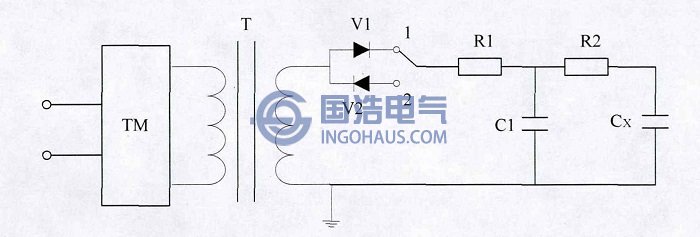

超低频0.1Hz (VLF)试验电路图

图中TM为自偶调压器，T是试验变压器，V1、V2是方向相反的两个整流器，Cx是试品电容。虽然超低频耐压试验具有容量小，易组装等优点，但是CIGRE ( International Council on Large Electric systems ) WG 21.09并不推荐在高压电力电缆上使用这种方法，因为XLPE电力电缆在超低频0.1Hz （VLF）耐压试验下效率较低，与工频耐压情况下等效性差，还有待于进一步研究。而且超低频耐压试验的输出电压等级比较低，只适用于配电网电缆试验。
