常规电测法是指符合IEC60270和GB/T7354标准的局部放电测量方法。该方法测量局放产生的电流脉冲，但由于通过缺陷处流过的电流是不可以直接测量到的，因此，在电极两端测量到的值经过转换处理最后测得的是视在电荷，即根据视在电荷的大小、相位分布等情况来对局部放电进行评估。
常用的几种基本局部放电测量电路分别如下所示：
1）原理图(一)一测量阻抗与藕合电容串联，参见图1；
2）原理图(二)一测量阻抗与试品串联，参见图2；
3）原理图(三)一平衡回路布置，参见图3；
4）原理图(四)一极性识别回路布置，参见图4；

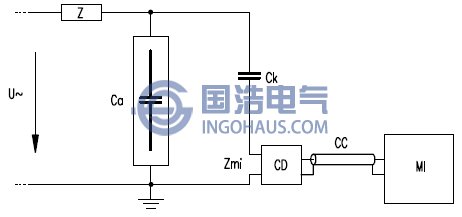

测量阻抗与耦合电容器串联

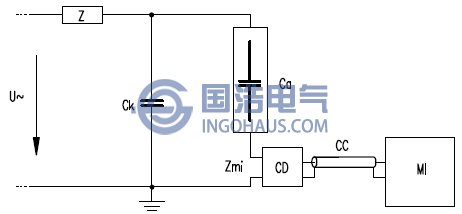

测量阻抗与试品串联

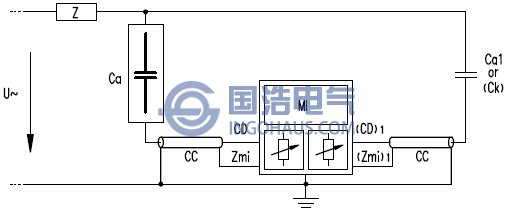

平衡回路布置

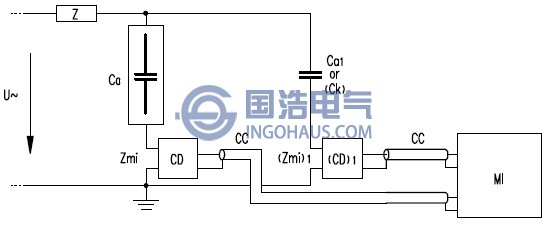

极性辨别回路布置
U~一高压电源 Zmi一测量系统输入阻抗
CC一连接电缆 Ca一试品电容
Ck一丰禺合电容 CD一藕合设备
MI一测量仪器 Z一限流滤波阻抗
如图中所示，基本的局部放电测量系统通常由高压电源、耦合设备、传输系统和测量系统构成。所有实际使用的测量电路都是由这四种基本电路衍生变化而来的，其中图1和图2又称作直测法，而图3和图4又称作平衡法。平衡法比直测法具有更优良的抗干扰能力，但直测法具有更好的灵敏度。
测量电压U由高压试验变压器提供，通过阻抗Z对测试回路进行限流滤波，耦合电容Ck对信号进行耦合，在测量阻抗Zmi处将脉冲电流信号转化成脉冲电压信号，最终通过滤波和放大后由同轴电缆传输给局放分析仪。测量结果的准确度主要受系统背景噪音和灵敏度的影响。
对于降低系统背景噪音，可以通过如下途径来实现：
1）系统良好的接地；
2）构建屏蔽室和过滤/隔离来自高压电源侧的干扰；
3）采用平衡电路布置来进行测试；
4）信号的处理和恢复：开窗法，频率选择法，极性识别法和平均脉冲法等；
测量系统的灵敏度由高压回路和试品之间的电容比例K (=Ck/Ca决定，K值越大，系统灵敏度越高。但因为系统自身的限制，尤其是高压电源载荷能力的限制，K值并不会无限大，通常说来，只要Ck不小于1nF，系统的灵敏度就可以满足试验要求。对于不同电容量的试品，在试验前通常要对整个系统进行标定校验来确保试验结果的准确性。下图所示的是GIS整测试单元的标定电路。

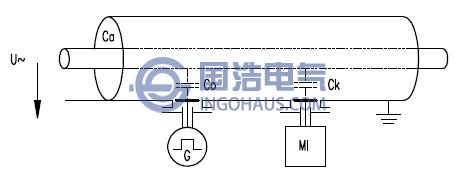

GIS整测试单元的标定
