超声波局部放电现场检测流程大致如下：
1.测量前准备工作
测量前的准备工作主要是超声波传感器的连接、仪器校准及调试等。
2、背景测量
超声波传感器一般放置在空气中或者贴在GIS支架上，以采集背景噪音信号。对于空间较大的开关室或者测量环境比较复杂的地方，可就近选择合适地方进行背景采集。
3、测量点的选择
测量点的选择主要考虑两点：一是超声波的局放信号接收范围，一般在2米内具有较好的接收灵敏度；二是盆式绝缘子会吸收声波信号。因此，一般一个独立的气室至少需要一个测量点，测量点选在气室的中下部为宜。对于长度超过2米的气室应相应增加测量点。
4、检测步骤

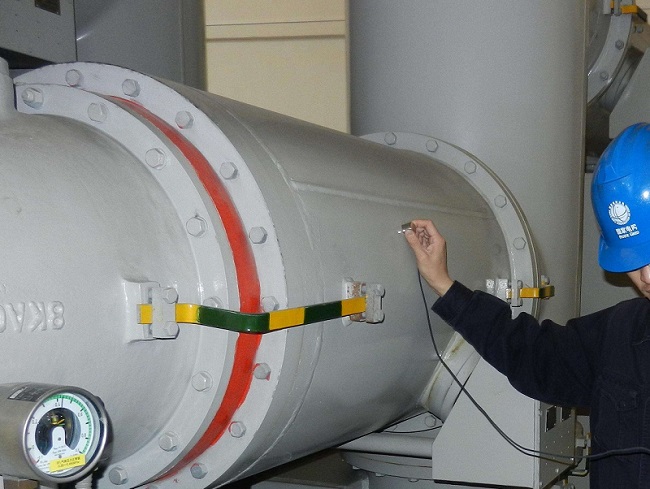

首先选择合适的检测量程，然后将适量超声波耦合剂涂抹在超声波传感器的传感面上，最后将传感器贴在GIS外壳上接收信号。需要注意的是，应尽量让接触面和传感器是相对静止的。如发现异常传感器工作异常，应综合利用其他测量模式进行检测。
5、定位
超声波传感器发现异常后，应对GIS设备进行干扰排除和缺陷定位工作。依据现场实践我们建议定位的方法如下：声波信号幅值随传播距离增加而减小的特点，逐步接近声源点。或者是沿壳体360度观察信号是在局部区域出现还是平均分布。信号平均分布的，声源出在中央区域的可能性较大。
