超声波局部放电检测谱图简介

上一篇文章我们了解到了超声波检测原理以及现场的检测流程，在实际使用局部放电检测仪超声波检测模式的时候，我们会发现有各种检测模式图谱，现在小编就为大家简单介绍下市面上主要的几种分析图谱类型。

（1）连续检测模式典型谱图

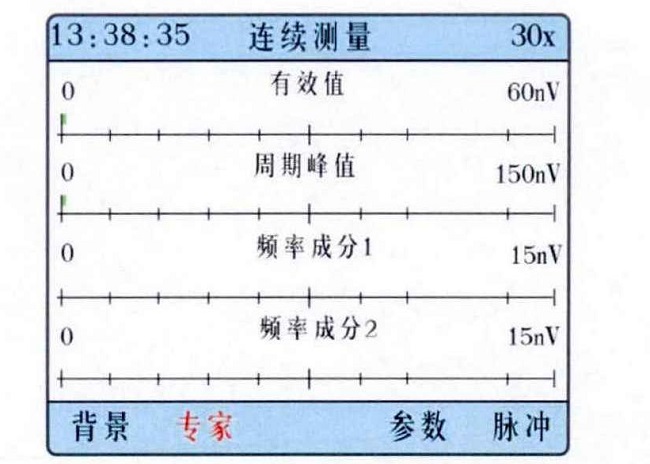

连续检测模式是对被测信号在一个工频周期内有效值、峰值，以及被测超声信号与50Hz和100Hz的频率相关性，可以判断是否存在局部放电，以及局部放电的类型，其典型图谱如图所示。


（2）相位检测模式典型谱图

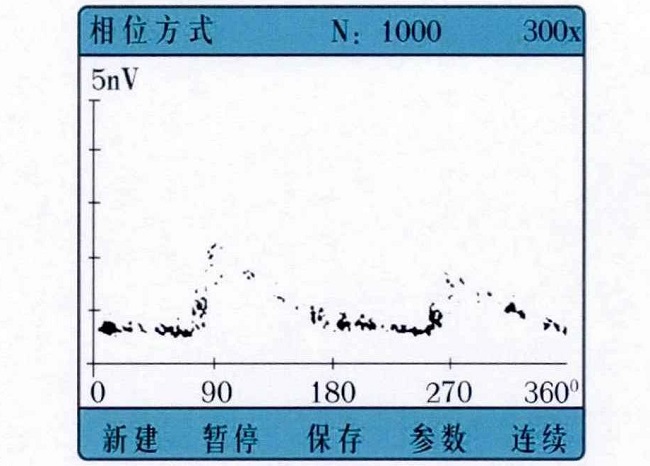

由于局部放电信号的产生与工频电场是密切相关的，那么可以将工频电压作为参考量，通过观察被测信号和工频电压的对比，根据发生相位是否具有聚集效应来判断被测信号是否因设备内部放电引起。其典型图谱如图所示。


（3）脉冲检测模式典型谱图

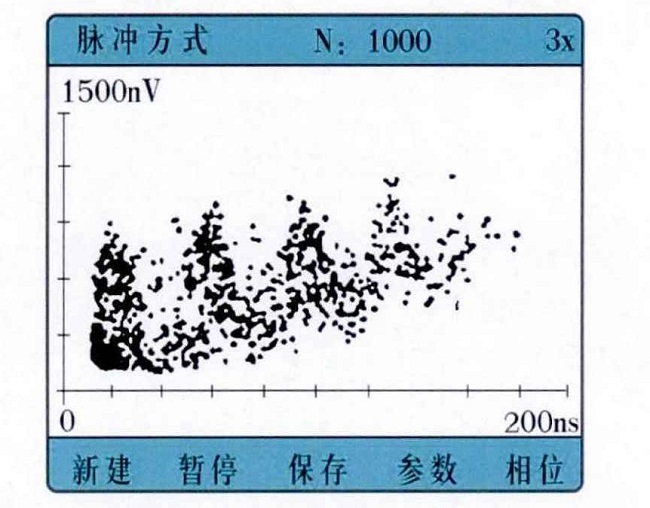

当连续检测模式中有效值或周期峰值幅值偏大，但频率成分1及频率成分2较小时，可进入脉冲检测模式。该模式主要用于对自由微粒缺陷的进一步确认。其典型图谱如图所示。


（4）时域波形检测模式典型谱图
时域波形检测的模式是在时域对超声波信号进行分析，这样可以比较直观的发现被测信号是否有异常。其典型图谱如图3-10所示。


（5）频域波形分析典型图谱

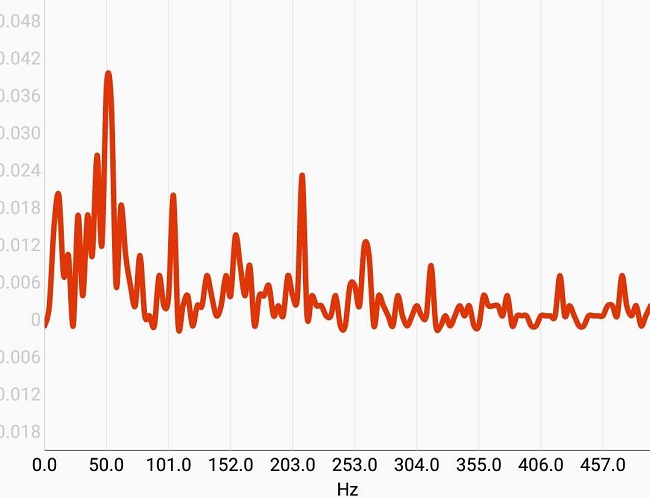

时域波形检测的模式是在频域对超声波信号进行分析，这样可以比较看出被测信号的50Hz相关性，可以判定是否存在局部放电现象。其典型图谱如图所示。


（6）特征指数检测模式典型谱图

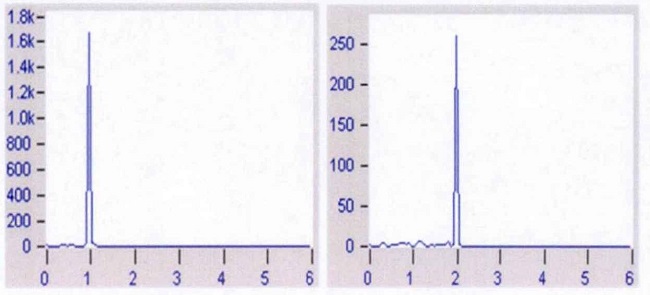

部分厂家生产的仪器具备特征指数检测模式的功能。在该检测模式下，通过特征图谱可以得到超声波信号的时间间隔，其横坐标为间隔，纵坐标为信号发生次数。其典型图谱如图所示。
