局部放电产生的是一个声脉冲，因此产生的声波频带很宽，频率分布为10Hz-10^7Hz数量级范围。由于放电状态、传播介质、测试环境的不同，测试到的声波频谱也有差异。当传输线在周围的气体中产生放电时，可测试到10Hz-10^5Hz频率的声信号。放电得到的声波频谱，还与放电类型有关，尖端、悬浮、气隙等不同的放电类型，得到的声谱也不相同。在液体中，不同形式的电极系统放电，测试到得声谱可以从几十Hz到2MHz，但尖端对平板放电时，得到的声波主要集中在300kHz以下。在固体中，气泡放电测试的声频谱显示出周期性的峰值。下图给出裸线和带有绝缘层的导线发生局部放电时产生的声波频谱，图中可以看出不同频率的声波能量各不相同。裸线从10kHz到50kHz，声强度下降很快，和尖对平板在空气中的放电基本相同；绝缘导线的声谱和绝缘表面放电基本相同。通过对放电类型的声谱进行分析，可以看出局放产生超声波的低频段所含能量较为丰富。

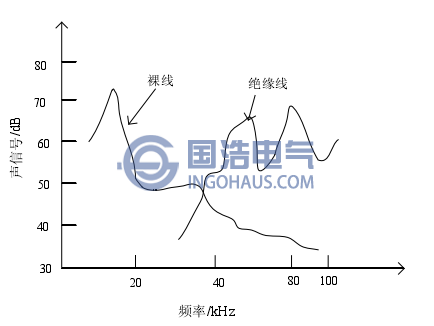

裸线和绝缘线在空气中的放电频谱
