变压器局部放电测量系统中局放波形显示方式

发布时间：2020-03-22 01:32:15人气：

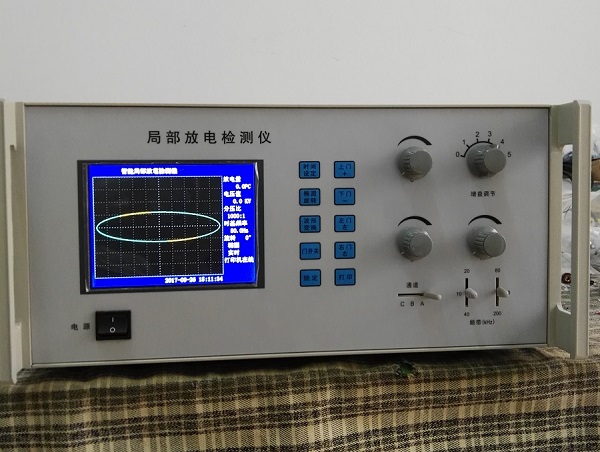

局部放电检测仪

局部放电测量系统由测量仪器、藕合装置、校准装置和传输子系统等四部分组成。局部放电测量仪器分为单通道测量仪器和多通道测量仪器，一般单通道局部放电仪多为模拟式；多通道测量仪器多为数字式。

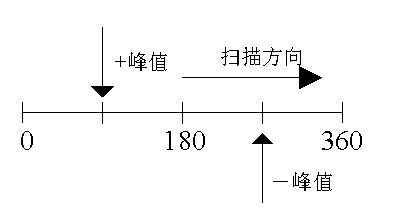

局部放电测量仪器一般都具有数值显示和波形显示的功能，最常见的波形显示方式为椭圆时基显示方式、正弦时基显示方式和直线时基显示方式。

图1 椭圆时基显示方式

椭圆时基显示方式，如图1所示，将正弦波试验电压的一个单个周波，即一个正半周和一个负半周，均匀地分配到整个椭圆上，其电压的零度点放在椭圆的最左端，沿顺时针方向旋转，180度点放置在椭圆的最右端，360度点与零度点重合，椭圆短轴的两个端点处，对应电压的峰值，上部为正峰值，下部为负峰值。电压峰值位置，过零点位置和轨迹的方向如图1所示。
