变压器局部放电测量系统中局放波形显示效果

发布时间：2020-03-22 01:44:59人气：

局部放电测量中使用的具有波形显示的测量仪器多为数字式局部放电测试仪和模拟式阴极射线管显示局部放电测试仪，两种仪器显示的波形从视觉上有一定的差别，对于模拟式局部放电仪，由于视觉的持续存在(视觉滞留)，其显示的波形实际上大约是试验电压的三个周波上的放电响应；而数字式局放仪显示的放电响应是以小于等于每秒24帧的速度显示，看到的放电响应是试验电压下一个周波内的真实图形。

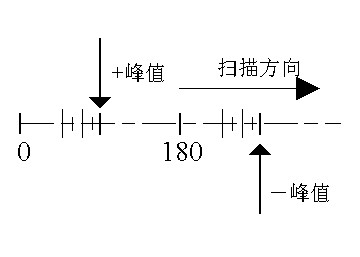

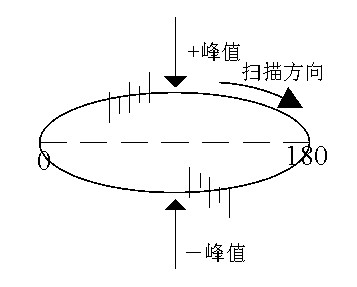

宽频带数字式局部放电测试仪显示的典型的放电图形，椭圆时基显示方式如图1、正弦时基显示方式如图2、直线时基显示方式如图3所示。
