变压器局部放电基本测量回路

发布时间：2020-03-23 00:44:32人气：

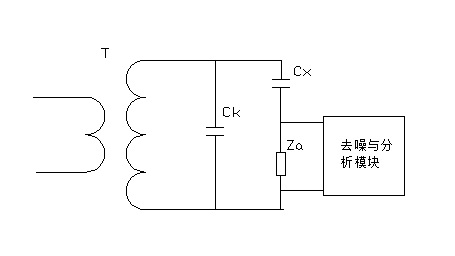

目前，有两种局部放电测量回路，直接法和桥式法。直接法局部放电测量回路又分为串联直接法和并联直接法。串联法直接测量回路如图1所示，一般用于试品电容Cx比较小的情况下，当试品的工频电容电流在测量阻抗Zm的允许值的范围内时，作为滤波和提高系统灵敏度作用的耦合电容Ck的作用效果将随Cx与Ck的比值的增大而提高。测量系统中来自于高压引线产生的杂散电容Cs也可以替代藕合电容Ck来滤波以及提高系统灵敏度。
