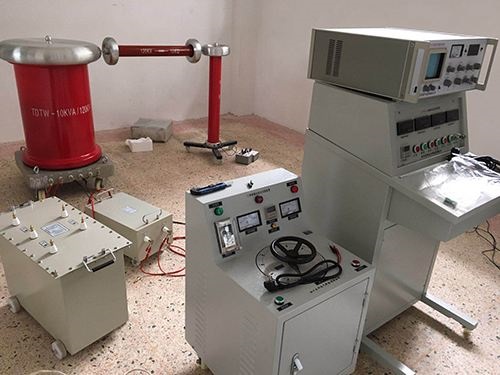

变压器局部放电测量系统
1. 直接校准
直接校准的基本原理是利用视在电荷量的定义，在被测试品Cx的两端注入已知的脉冲(q0=CoUo)。直接校准接线方法是将校准脉冲发生器接于变压器高压端(即耦合电容Ck)与耦合装置(输入单元)即油箱(或地)之间。此方法接线方法是将耦合装置(输入单元)串联在变压器高压端(即耦合电容Ck)。注意，校准脉冲发生器必须在施加试验电压之前从试验回路中移除。
2. 间接校准
对测量系统进行间接校准的基本原理是将已知脉冲注入变压器试验回路的高压端(即藕合装置)的输入端，而不是被测试品Cx的两端。此方法可以不用移除校准脉冲发生器，但不能作为单独的校准使用，只能和完整的测量系统的试验回路的校准一起使用。使用间接校准得到的测量结果是实际高压端视在放电量在藕合装置Zm的响应放电量，而不是真正的视在放电量.根据公式3-4-1将测量结果换算成变压器高压端的视在放电量q:q=q0(1+Cx/Ck)
式中:
q:高压端头的放电量(pC)
q0:视在放电量在耦合装置Zm两端的响应放电量(pC)
Cx:变压器入口电容(pF)
Ck:藕合电容(pF)
3. 特殊校准
对于特殊测量过程需要特殊的耦合装置(输入单元)和特殊的接线方式的校准方法称为特殊的校准方法。如将铁芯夹件接地套管接与特殊的耦合装置(输入单元)，然后在与油箱(地)相连的定量测量，对测量系统的校准有三种方法，一种是将铁芯夹件接地套管与校准脉冲发生器相连接，再接于油箱(地)之间进行的串联电流脉冲校准法，校准完毕，需要将校准脉冲发生器拆除，并恢复原来测量回路的接线；第二种是对第一种方法进行简化了的串联电流脉冲校准法(也称为短路脉冲校准法)，即将系统的藕合装置脱离被测试品，然后将校准脉冲发生器的脉冲信号直接注入藕合装置的输入端，完成校准之后，再将脱离试品的藕合装置接入被测试品。这种方法对于试品电容较小(2000pF)的回路存在一定误差，但可以忽略一般的变压器的铁芯夹件接地套管对地的校准误差。第三种方法是将校准脉冲发生器并联在铁芯夹件接地套管与油箱(地)两端的并联电压脉冲校准法，此方法的接线方式类似于间接校准的接线，即将电流型耦合装置(输入单元)和铁芯夹件接地套管与油箱(地)分别并联进行的校准方法。
